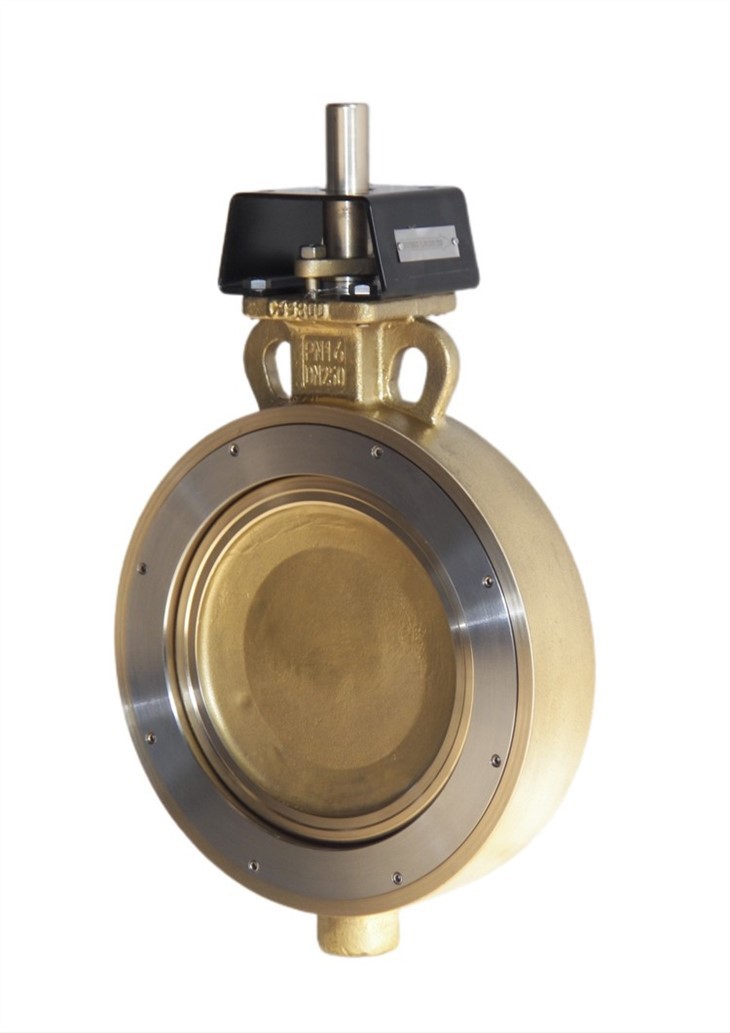

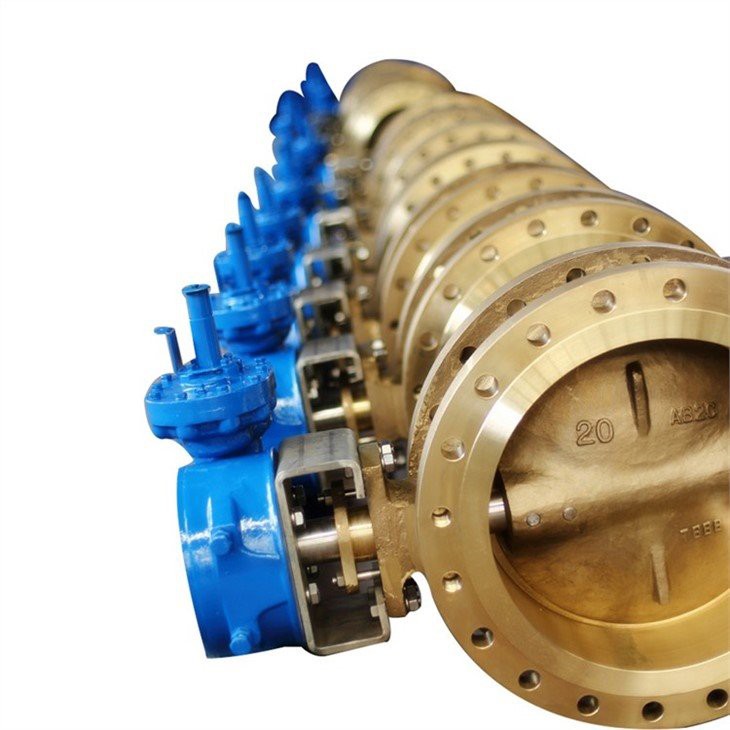

Súrefnisfiðrildaloki

Sem opnunar- og lokunarbúnaður á súrefnisleiðslunni í málmvinnsluiðnaðinum hefur súrefnisventillinn margar sérstaklega strangar kröfur samanborið við aðrar almennar lokar. Vegna þess að súrefni er eldfimt og sprengiefni hættulegt vara verður það að vera lekaþétt, andstæðingur-truflanir og neistavörn til að forðast slys. Hvað varðar uppbyggingu er hönnunin: núningslaus innsigli, sem dregur í raun úr sliti þéttiparans, slitpökkun og efri innsigli slitnar; jarðtengingarskrúfur eru settar á hliðarflans til að koma í veg fyrir kyrrstæðan neista; óvarði hluti lokalistans þarf að vera rykþéttur og olíuþéttur. Fiðrildaloki hefur kostina af góðri þéttingarárangri, léttum og sveigjanlegum rekstri, öryggi og áreiðanleika og langan líftíma.

Hönnunaraðgerð +

Viðeigandi reglugerðir og staðlar fyrir súrefnislokahönnun

Hönnunin ætti að vera í samræmi við" Nokkrar reglur um súrefnisleiðslunet í járn- og stálfyrirtækjum" gefin út af málmmálaráðuneytinu árið 1981, sem og" súrefni og tengd gasöryggisreglur" (GB16912-1997)," Súrefnisstöð hönnunarkóði" (GB50030-91) og aðrar reglur og kröfur.

(1) Hámarksrennsli súrefnis í kolefni stálrörum ætti að uppfylla staðlaðar kröfur.

(2) Til að koma í veg fyrir eld, ætti að tengja hluta af koparblönduðu málmblöndu eða ryðfríu stálpípu eftir súrefnisventilinn.

(3) Súrefnisleiðslur ættu að vera með eins fáar olnbogar og tvíbendingar og mögulegt er. Olíboga með súrefnisleiðslum með meiri vinnuþrýsting en 0,1MPa ætti að vera stimplað í lokaflansar. Loftstreymisstefna bifurcation höfuðsins ætti að vera í horninu 45 ° til 60 ° við loftstreymisstefnu aðalpípunnar.

(4) Í rassveiktum íhvolfum kúptum flans er rauði koparsuðuvírinn notaður sem O-hringþéttingin, sem er áreiðanlegt þéttiefni fyrir logamótstöðu súrefnisflansins.

(5) Súrefnisleiðslan ætti að hafa gott rafmagnstæki, jarðtengingarþolið ætti að vera minna en 10Ω og viðnám milli flansanna ætti að vera minna en 0,03Ω.

(6) Setja ætti upp frárennslisrör við enda aðal súrefnisleiðslunnar á verkstæðinu til að auðvelda hreinsun og endurnýjun súrefnisleiðslunnar. Setja ætti upp síu áður en lengri súrefnisleiðsla kemur inn í lokann á verkstæði.

Varúðarráðstafanir við uppsetningu súrefnisventils

(1) Allir hlutar sem eru í snertingu við súrefni ættu að vera fitusnauðir og notaðu olíulaus þurrt loft eða köfnunarefni til að blása hreint eftir fituhreinsun.

(2) Argon boga suðu eða boga suðu ætti að nota til suðu.

Varúðarráðstafanir við notkun súrefnisventils

(1) Súrefnisventilinn ætti að opna og loka hægt. Stjórnandinn ætti að standa við hlið lokans og opna hann í einu.

(2) Það er stranglega bannað að nota súrefni til að sprengja leiðsluna eða nota súrefni til að prófa leka og þrýsting.

(3) Aðgerðarmiðakerfið skal útfært og gera skal grein fyrir og gera nánari grein fyrir tilgangi, aðferð og skilyrðum aðgerðanna fyrirfram.

(4) Handvirk súrefnislokar með þvermál stærra en 70 mm eru látnir starfa þegar þrýstingsmunurinn á framhlið og aftari lokanum minnkar niður í 0,3 MPa.

Varúðarráðstafanir vegna viðhalds súrefnisventils

(1) Súrefnisleiðsluna ætti að athuga og viðhalda oft, ryð fjarlægja og mála, einu sinni á 3 til 5 ára fresti.

(2) Öryggislokann og þrýstimælirinn á leiðslunni ætti að athuga reglulega, einu sinni á ári.

(3) Fullkomu jarðtengingartækið.

(4) Áður en heitt er unnið skal skipta um og hreinsa. Þegar súrefnisinnihald í blásna gasinu er 18% til 23% er það hæft.

(5) Val á lokum, flansum, þéttingum, pípum og innréttingum ætti að vera í samræmi við viðeigandi reglugerðir" Súrefni og tengdar tæknilegar reglur um gasöryggi" (GB16912-1997).

(6) Settu á fót tækniskrár, lestarrekstur, yfirferð og viðhaldsmenn.

Aðrar öryggisráðstafanir vegna súrefnisventla

(1) Auka mikilvægi mannvirkja í byggingu, viðhaldi og rekstri til öryggis.

(2) Bæta árvekni stjórnenda.

(3) Bæta stig vísinda og tækni.

(4) Bæta stöðugt súrefnisgjafaprógrammið.

Hönnunarstaðall +

· Hönnun: API 609 ·

· Augliti til auglitis: API609, ISO5752-20, ISO5752-13, DIN F4, EN558

· Flansenda: ASME B16.5, ASME B16.47, EN1092-1, GOST 12815, Gost 33259, MSS SP44

· Rassuðu enda: ASME B16.25

· Próf: API598

· Eldur öruggur: API607, API6FA

Tækniforskrift +

· Stærð: 2 ”~ 48”

· Flokkur: 150Lb ~ 900Lb eða PN6 ~ PN160

· Hitastig: 100 ℃ ~ 280 ℃ ~ 420 ℃ ~ 600 ℃

· Tenging: Tvöföld flans 、 LUG 、 WAFER

· Aðgerð: Ormagír 、 Pneumatic actuator

· Umsókn: Járn- og stáliðnaður, málmvinnsla, unnin úr jarðolíu, efnaiðnaði

Efnisvalkostur +

· Yfirbygging: Ryðfrítt stál, F304, F316, F321, CF8C, Ál brons, Messing, ASTM A494 M-35-1, UNS N24130, M30C, N06625, Monel 400, Monel K500, INCONEL625 o.fl.

· Diskur: Ryðfrítt stál, SS304, SS316, SS321, CF8C, álbrons, kopar, Monel 400, INCONEL625 o.fl.

· Stöngull: Monel K500, INCONEL625, C63200, XM-19

Sæti: PTFE 、 RPTFE 、 MONEL 、 ASME B564 NO400 、 C63200 、 F304 、 F316 、 SS + STL 、 SS + nitriding
