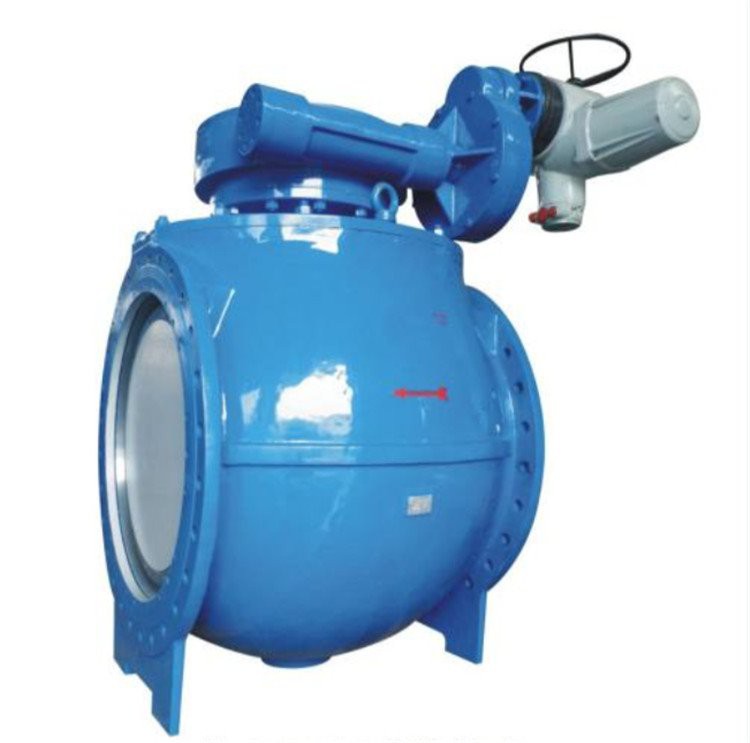

Kúluloki af gerð C hefur einfalda uppbyggingu, góða þéttingarárangur, lítið magn, létt þyngd, minni efnisnotkun og einföld aðgerð innan ákveðins sviðs að þvermáli. Newlotoke bætir sérviskulegri hönnun við kúluventil C-gerð kúluloka. Með því að átta sig á núningslausum snúningi kúlunnar meðan á opnunar- og lokunarferli kúluloka er, getur það einnig forðast á áhrifaríkan hátt slit á boltanum og yfirborði lokasætisins og getur dregið úr toginu sem lokastöngin og hreyfillinn bera, og um leið draga úr kröfunni um styrk lokalistans.

Hönnunaraðgerð +

1. Engin flæðiþol DC rás,

2. Rennslisrásin er hindruð án þess að ryk safnist upp eða festist,

3. Þrýstingstapið er lítið og miðillinn leggst ekki í lokahólfið;

4. Vegna grundvallarreglunnar um sérvitring er sérvitringhvelið aðskilið frá lokasætinu þegar það er opnað, án snertingar,

5. Opna og loka tog er lítið, opnun og lokun er hægt að ljúka með því að snúa 90 gráður, og aðgerðin er létt og þægileg;

6. Þegar loki er lokaður undir aðgerð tvöfaldur sérvitringur, þá verður sérvitringahvelið og lokasætið þéttara og þéttara, sem nær að fullu góðum þéttingartilgangi;

7. Sérvitringur heilahvelins á hálfkúlulaga skurðinum og loki sætisins hefur klippandi og kreistandi áhrif, sem geta á áhrifaríkan hátt fjarlægt vog eða óhreinindi á þéttingarflötinni og viðhaldið góðri innsigli.

8. Það er engin núning á milli sérviturs heilahvelins og lokasætisins, sem í raun sigrast á vandamálinu um stöðugan núning milli yfirborðs kúluþéttingar og loksætis yfirborðs hefðbundins kúluventils, svo þéttingaryfirborðið er vel varið.

Hönnunarstaðall +

· Hönnun: API 6D / API608 / BS 5351

· Augliti til auglitis: API6D / ASME16.10

· Flansenda: ASME B16.5 / ASME B16.47

· Rassuðu enda: ASME B16.25

· Próf: API6D / API598

· Eldur öruggur: API607 / API6FA

Tækniforskrift +

· Stærð: 1/2 ”~ 120”

· Flokkur: 150Lb ~ 600Lb

· Tenging: tvöfaldur flans / rassuðu

· Aðgerð: Ormagír / Pneumatic actuator / Electric actuator

· Hitastig: Fljótandi kúluventill-240 ° C til +850 ° C,

· Umsókn: ýmsar sérstakar vinnuaðstæður eins og gufa, efnaiðnaður, jarðolía og jarðgas, duft, slím osfrv.

Efnisvalkostur +

· Yfirbygging: Kolefni stál (WCB, LCB, WC6, WC9, C5, A105, LF2) /

· Ryðfrítt stál (CF8, CF8M, CF3, CF3M, F304, F316, F304L, F316L) /

· Tvíhliða ryðfríu stáli (4A, 5A, 6A, F51, F53)

· Kúla: A105 / F6A / F304 / F316 / F53

· Stöngull: F6A / F304 / 17-4PH / F53

· Yfirborðsspay: STL yfirborð / Ni60 / Ni55 / Wolfram karbít / Krómkarbíð
