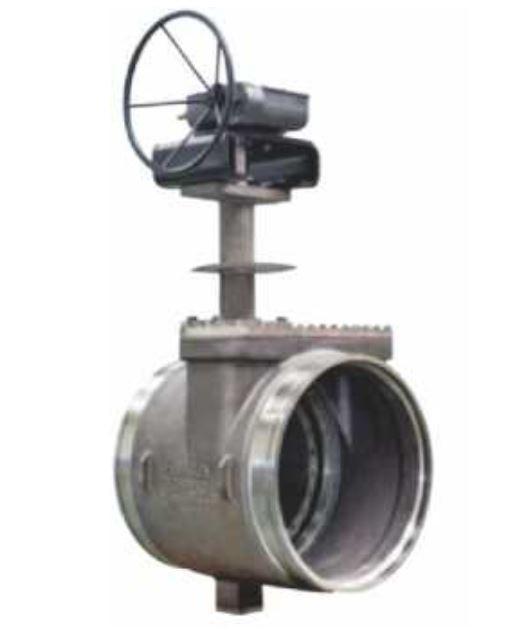

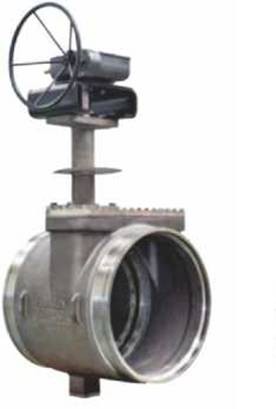

Cryogenic Butterlfy Valve

Cryogenic fiðrildi loki er algengur loki sem vinnur í lágum hita miðli. NEWLOTOKE leysir vandamálið með hitauppstreymi og samdrætti lokans í umhverfi við lágan hita með því að bæta ferlið og þétta uppbyggingu. Algengi lághitamiðillinn inniheldur: hitastig fljótandi ammoníaks er -269 ℃, hitastig vetnis er -254 ℃, hitastig fljótandi helíums er -196 ℃, hitastig fljótandi súrefnis er -183 ℃ og hitastig fljótandi jarðgas er -162 ℃. Þessir miðlar framleiða fljótandi kryógen efni eins og etýlen, fljótandi súrefni, fljótandi vetni, fljótandi náttúrulegt gas, fljótandi jarðolíuafurðir osfrv., Eru ekki aðeins eldfimt og sprengiefni, heldur gasast einnig þegar hitastigið hækkar og magnið stækkar hundruð sinnum gasgun.

Cryogenic lokar hafa erfiðar vinnuaðstæður. Flestir vinnumiðlar þeirra eru eldfimt, sprengifimt og mjög gegndræpt efni. Lágmarks vinnuhiti getur náð -269 ℃, og hámarks vinnuþrýstingur getur náð 10MPa. Þess vegna er hönnun, framleiðsla og skoðun á kryógenlokum nokkuð frábrugðin lokum í almennum tilgangi. Þess vegna samþykkjum við lághitaþolna málm-við-málm uppbyggingu, margreyndan núningslaus einkaleyfishönnun, framúrskarandi lághitapróf og framúrskarandi tækni til að láta þéttingarnar stækka og dragast saman til að tryggja hitastig og endingartíma lokans.

Almennt, í samræmi við rekstrarskilyrði kryógenloka, eru eftirfarandi kröfur settar fram við hönnunarvinnuna:

1) Lokinn og íhlutir hans ættu að geta unnið í langan tíma undir lágum hita miðli og umhverfishita (venjulega 10 ár eða 35000 ~ 50000 lotur);

2) Í samanburði við lágan hita miðil ætti lokinn ekki að verða verulegur hitagjafi. Þetta er vegna þess að innstreymi hita mun draga úr hitauppstreymi og of mikið hitauppstreymi getur einnig gufað upp lághitamiðilinn inni í lokanum, valdið óeðlilegri þrýstihækkun og valdið hættu;

3) Lághitamiðillinn ætti ekki að hafa skaðleg áhrif á rekstrarafköst handhjólsins og þéttingarárangur pökkunarinnar;

4) Uppbygging lokasamstæðu sem er beint í snertingu við kryógenmiðilinn ætti að uppfylla viðeigandi kröfur um sprengingar og eldvarnir;

5) Ekki er hægt að smyrja lokasamstæðuna sem vinnur við lágan hita og því þarf að gera ráðstafanir til að koma í veg fyrir að núningshlutarnir klórist.

Hönnunaraðgerð +

1. Lágt hitameðferð á lokahúsi og öllum hlutum: það þolir stækkun og samdrátt að fullu vegna hitabreytinga. Ennfremur verður uppbygging lokasætisins ekki vansköpuð varanlega vegna hitabreytinga.

2. Að samþykkja langhálsskiptingu á vélarhlíf: Hálslengd lokaloksins er ákvörðuð samkvæmt BS 6364 eða MSS SP-134; þessi aðferð hefur verið staðfest með endanlegri greiningu frumefna í samræmi við próf eða kröfur notenda.

lengja hálsinn. Tilgangur þess er að vernda fyllingarkassann. Vegna þess að þéttleiki fyllingarkassans er einn lykillinn að kryógen lokum. Ef það er leki á þessu svæði mun það draga úr kælinguáhrifum og valda fljótandi gasinu gufunni. Þetta er vegna þess að þegar hitastigið lækkar við lágt hitastig hverfur mýkt pökkunarinnar smám saman og lekavörnin minnkar. Vegna innrennslis miðilsins frýs pökkunin og lokinn, sem hefur áhrif á eðlilega notkun lokalistans, og lokalistinn hreyfist upp og niður. Pökkunin er rispuð og veldur alvarlegum leka. Þess vegna verður cryogenic loki að taka uppbyggingu á loki með langhálsi. Að auki er langur hálsbyggingin einnig þægileg að vinda kalda einangrunarefnið til að koma í veg fyrir kalt orkuskemmdir

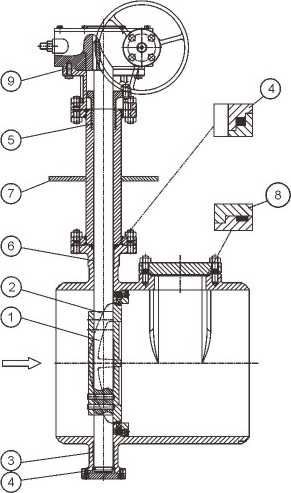

3. Háls lengd L á langa loki loksins á hálsi (sjá mynd 1) er ákvörðuð í samræmi við þætti eins og hitaleiðni efnisins, hitaleiðni svæðisins og hitastigsstuðull yfirborðsins. Á sama tíma fullnægir það þörfinni á köldu einangrunarþykkt. Hægt er að fá hálslengdina með prófunaraðferðinni. Tafla 1 er hálslengd langa loki loksins á hálsi sem er hannað með tilliti til venjulegs hitastigs kryógen loka og þykkt kalda einangrunarefnisins.

4. Með hönnunaropi, fljótlegri sundurliðun og samsetningu lokasætis og diskaþéttibúnaðar til viðhalds á netinu er hægt að taka Newlotoke fiðrildalokann í sundur og setja saman án sérstaks verkfæra.

5. Skiptan á lokasæti og hönnun innsiglihringsins mun ekki valda því að öll vélin tilkynnir gjöld vegna þéttingar á innsigli og dregur úr notkunarkostnaði;

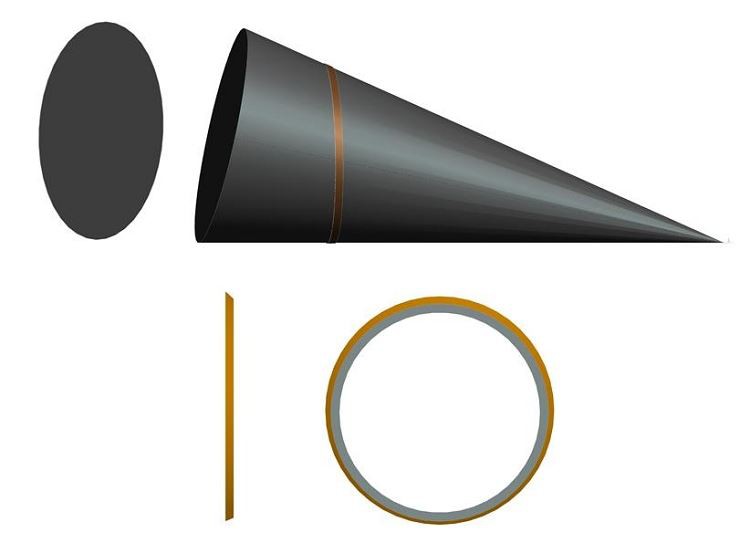

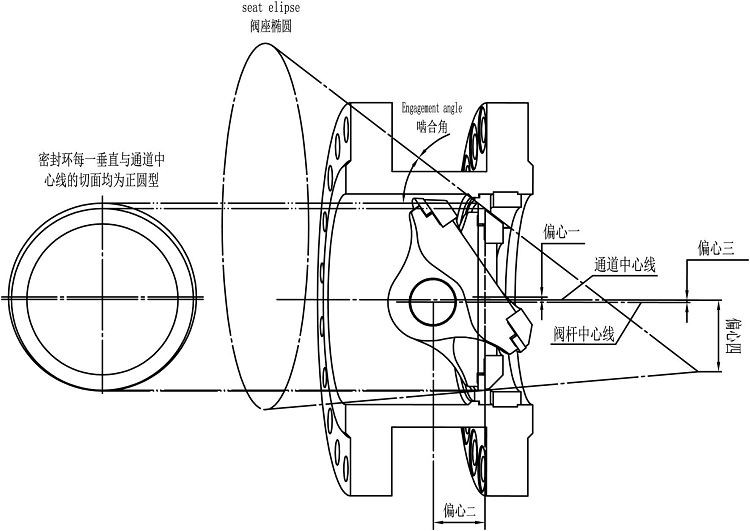

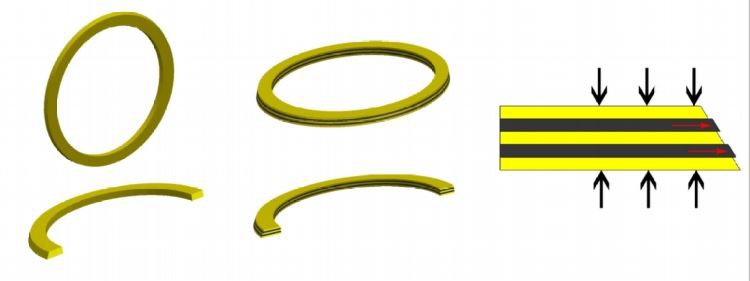

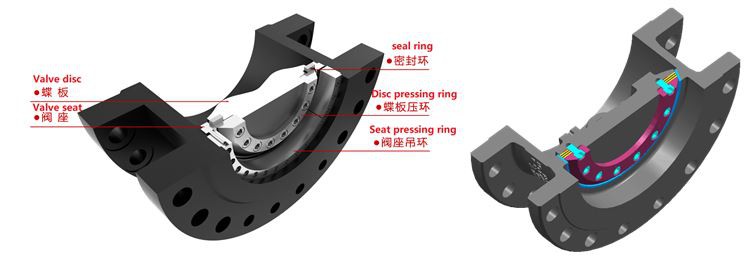

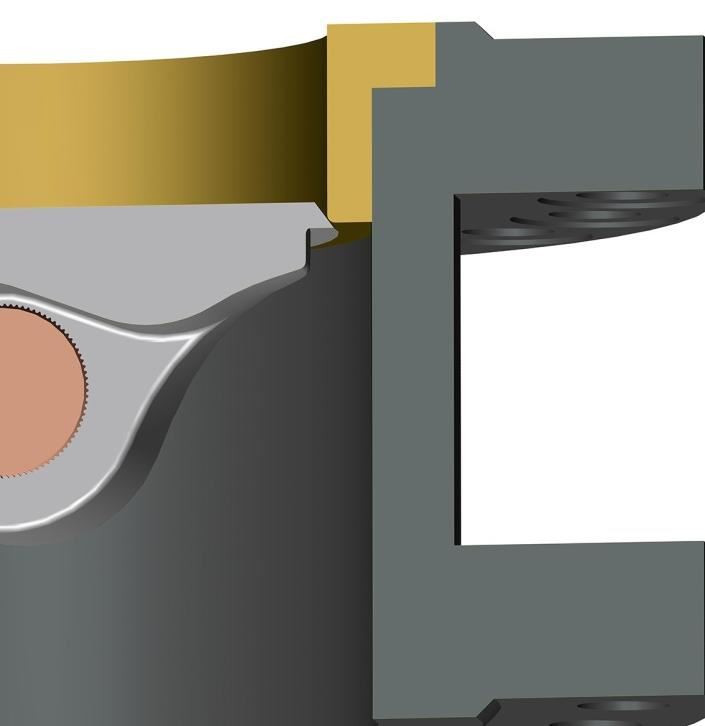

6. Lokasætið og þéttihringurinn samþykkir margmiðlunar núningslausa uppbyggingu og STL þéttingaryfirborð: margmiðlaða hönnunin gerir hitauppstreymi og kuldasamdrátt þéttihringsins einsleitari, innsiglið er stöðugra og lífið er lengra . Lokahluti cryogenic lokans samþykkir STL þéttiefni. Mjúka þéttibúnaðurinn er aðeins hentugur fyrir cryogenic lokar þar sem hitastigið er hærra en -70 ℃ vegna mikils stækkunarstuðuls PTFE og brothættleika við lágan hita. Pólýtríflúoróetýlen er hægt að nota fyrir cryogenic lokar við -162 ° C.

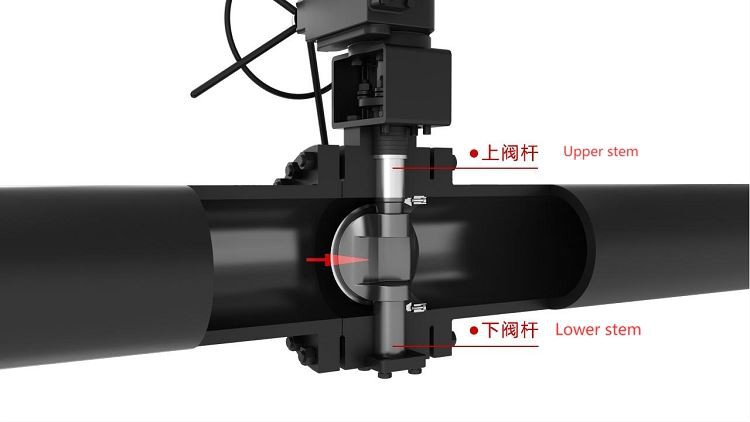

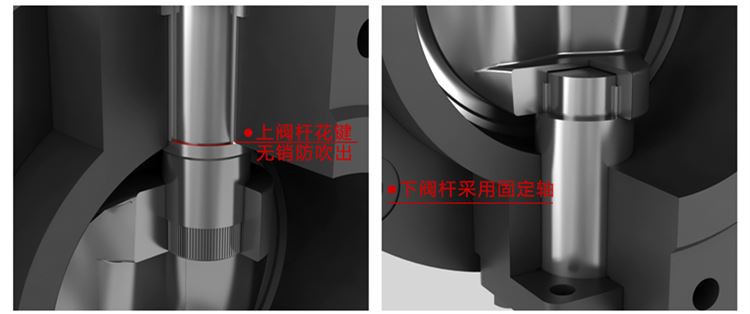

7. Efri þéttingarsetur uppbygging, efri stilkur spline án pinna andstæðingur-blása út uppbyggingu, tvöfaldur loki stilkur hönnun leysir vandamálið af ósamræmi stækkun loki stilkur, fiðrildi diskur, og loki líkama vegna hitauppstreymi stækkun og samdrætti. stilkur samþykkir fastan bol fyrir betri stífni, sem getur stytt tengistöðu lokapilsins sem settur er í fiðrildaplötuna og gert rásarflæðisviðnám minni

8. Lokaplata hefur lítið flæðisþol, sem dregur úr orkunotkun

9. Efnisval festinga

Þegar hitastigið er hærra en -100 ° C, skal boltaefnið vera Ni, Cr-Mo og annað álstál, sem skal rétt hitameðhöndlað til að bæta togstyrkinn og koma í veg fyrir þráðbít. Til þess að koma í veg fyrir að hnetan og boltinn grípi, er hnetan almennt úr Mo stáli eða Ni stáli, og yfirborð þráðsins er húðað með mólýbden tvísúlfíð.

10. Val á þéttingum og pökkunarefni fyrir kryógen lokar

Þegar hitastigið lækkar dregst flúrplastið mjög saman sem dregur úr þéttingarárangri og veldur auðveldlega leka. Asbestfylliefni getur ekki forðast skarpskyggni og leka. Gúmmí hefur bjúgandi eiginleika við náttúrulegt gas og er ekki hægt að nota það við lágan hita. Við hönnun kryógenloka, annars vegar, tryggir burðarvirkishönnunin að pökkunin er nálægt umhverfishita. Til dæmis er langháls vélarhlífin tekin upp til að halda fylliboxinu eins langt frá lághitamiðlinum og mögulegt er. Aftur á móti skaltu hafa í huga þegar þú velur pökkun á lághitaeiginleikum fylliefnisins. Cryogenic lokar nota venjulega sveigjanlega grafítpökkun.

Sveigjanlegt grafít er frábært þéttiefni. Þetta efni er ógegndræpt fyrir gas og vökva og hefur 10% til 15% mýkt í þykktarstefnunni og hægt er að ná þéttingu með lægri festingarþrýstingi. Það er sjálfsmurandi og er hægt að nota það sem lokapökkun til að koma í veg fyrir að pökkun og loki klæðist. Notkunarhiti sveigjanlegs grafíts er almennt -200 ~ 870 ℃.

11. Pökkunarkassinn getur ekki verið í beinni snertingu við lágan hita, en hannaður efst á lokahylkinu með langhálsinn, þannig að fyllingarkassinn er staðsettur langt frá lágum hita og vinnur í hitastigsumhverfi yfir 0 ℃ . Á þennan hátt er þéttingaráhrif fyllingarkassans bætt. Ef um leka er að ræða, eða þegar lághitavökvinn hefur beint samband við pökkunina og þéttingaráhrifin minnka, er hægt að bæta við fitu frá miðju fyllingarkassans til að mynda olíuþéttilag til að draga úr þrýstingsmun á fyllingarkassanum sem viðbótarþéttingaraðgerð. Fyllingarkassinn samþykkir aðallega tveggja þrepa pökkunaruppbyggingu með miðju málmi fjarlægðarhring. Hins vegar eru einnig notaðar aðrar gerðir eins og almenn uppbygging lokakassans og uppbygging tvöfalda fyllingarkassans með lokalistinni sem er hægt að herða sjálf.

12. Pakkningin er úr ryðfríu stáli sem er sár og sveigjanleg grafítpakkning.

13. Dripplatan er hringlaga plata soðin við langan hálshlutann undir fyllingarkassanum til að halda köldu. Meginhlutverk hennar er að koma í veg fyrir að raki í umhverfinu renni í einangrunarlagið beint eftir að hafa verið kalt í vatni og fryst. Þvermál dropapönnunnar fer yfir þvermál miðflansins til að koma í veg fyrir að þéttur vatnsgufi við lágan hita leki á miðflans og bolta, sem veldur hitatapi og tæringu, sem hefur áhrif á viðhald á netinu.

14. Málmþétting, eldþétt hönnun

Hönnunarstaðall +

Hönnunarstaðlar ： Uppfyllir kröfur API609, ASME B16.34, ASME VI, BS6364, DIN3840

Tengistaðall ： Uppfyllir kröfur ASME B16.10, IS05752

Microleak próf ： Uppfyllir kröfur IS015848, API622, SHELL SPE77-312, TA-LUFT

Brunapróf ： Uppfyllir kröfur API607, BS6755, ISO / FDIS10497

Styrkur og þéttingarprófunarstaðlar ： Uppfyllir kröfur API598, BS6364, EN12266 \ ISO5208

Tækniforskrift +

· Stærð: 3 ”~ 48” (DN80 ~ DN2000)

· Flokkur: 150LB ~ 900LB / PN6 ~ PN160

· Tenging: Tvöfalt flans langt mynstur / Tvöfalt flans stutt mynstur / Rassuðu ·

Aðgerð: Ormagír / Pneumatic actuator / Electric actuator

· Hitastig: -269 ℃ ~ -40 ℃

· Umsókn: Hitastig fljótandi ammoníaks er -269 ° C, hitastig fljótandi vetnis er -254 ° C, hitastig fljótandi helíums er -196 ° C, hitastig fljótandi súrefnis er -183 ° C, hitastigið á fljótandi jarðgas er -162 ° C

Efnisvalkostur +

· Líkami: SS304L, SS316L, F316, LC1, LC2, LC3, LCB, WCB

· DiSC ： CF3M, CF8M

· Stöngull: ASTM A479 XM-19 (UNS S20910)

· Diskþétting: F316L + STL

· Líkamsæti: F316L + STL

Styrkur og stirðleiki

Í hönnun loka með ofurlágum hitastigum skaltu fyrst íhuga að meginþættir lokans ættu að geta þolað langvarandi eða tafarlausar miklar hitabreytingar og hitastreitan af völdum efnisgetu er aðalþátturinn sem þarf að hafa í huga, undir ýmsum álag undir víxlþrýstingi og hitastigi. Til viðbótar við reglulega styrkleikaútreikninga fyrir lokahús, vélarhlífar og stilka, ætti einnig að nota endanlegan álagsgreiningu og skjálftagreiningu til að tryggja áreiðanleika lokaafurða. Allar ofangreindar LNG kryógen lokar eru gerðar úr austenítískum ryðfríu stáli með lágt kolefni eða ofurlítið kolefni sem aðalefni og styrkur þess, seigja, hitastig, þrýstingsþol og rofþol er betri en önnur efni.

Þéttleiki og öryggi og áreiðanleiki

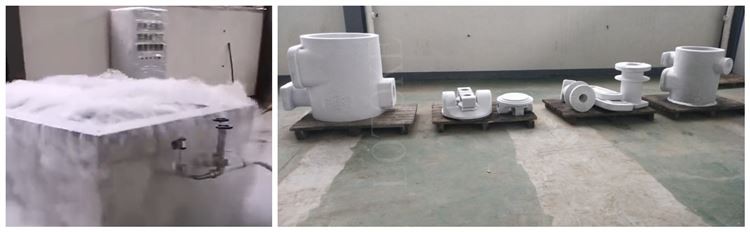

Til að koma í veg fyrir að LNG kvikni og sprengist, leyfir LNG kerfið ekki leka. LNG lokar þurfa að grípa til mjög strangra og árangursríkra ráðstafana til að tryggja uppbyggingu hönnunar, efnisval fyrir þéttingarnar (pökkun, þéttingar og þéttihringir osfrv.) Og gæðaeftirlit og eftirlit með fullunnum vörum. Af þessum sökum höfum við gert endurteknar lághitaprófanir á ýmsum þéttingarbyggingum og efnum. Prófunaraðferðin samþykkir alþjóðlega venjulega köldu kafdýraraðferðina, það er að segja að öll prófunarvöran er sökkt niður í -196 ℃ fljótandi köfnunarefni með lágum hita í gegnum helíum inni í loki líkamans. . Eftir að hafa prófað uppbyggingu og þéttiefni,

Að lokum ákvarða valinn uppbyggingu og efni. Af þessum sökum hefur LNG kryógen loki sem við framleiðum núll innri og ytri leka og framúrskarandi árangur. Eftir prófun uppfyllir lokinn staðalkröfur. Eftir titringspróf á hátíðni og hröðun er lághitaprófið endurtekið til að tryggja betri þéttingu og áreiðanleika.
