Hágæða fiðrildalokar

2.0 INNGANGUR

2.1 SERIES 5000 hágæða fiðrildaventillinn sameinar kosti kúluventla af -gerð með auðveldri notkun, léttri þyngd og litlum kostnaði við fiðrildaloka. Ein grunnhönnun hentar fyrir fjölbreytt úrval þjónustu, þar á meðal súrefni, klór, súrgas, lofttæmi og gufu.

2.2 EIGINLEIKAR innihalda:

2.2.1 Kúluþétt lokun í boði við margs konar notkunarskilyrði.

2.2.2 SERIES 5000 fiðrildaventillinn er hentugur fyrir bæði mótunar- og kveikt/slökkvaþjónustu, og er auðveldlega sjálfvirkur með vali á handvirkum stjórnendum, rafmagns- og pneumatic stýrisbúnaði, staðsetningarbúnaði og stjórntækjum.

2.2.3 Ytri ferðastopp til að koma í veg fyrir að diskur fari framhjá við opnun og lokun.

2.2.4 Ótruflaðar þéttingarhliðar.

2.2.5 Framlengdur hálshluti til að veita pípueinangrun úthreinsun upp á 60 mm.

2.2.6 Blindbotnhönnun allt að DN 300.

2.2.7 Leguþétting til að vernda legur gegn innkomu agna.

2.3Viðbótarupplýsingar um TIPBV SERIES 5000 fiðrildaloka-þar á meðal umsóknargögn, verkfræðilegar upplýsingar og val á stýrisbúnaði eru fáanlegar hjá TIPBV dreifingaraðila eða sölufulltrúa.

>STÆRÐ:Lokastærð td DN 150

>KLASSI:Þrýstimatur á flans sem tengist

>LÍKAMI:Efnisflokkur yfirbyggingar/sætisfestingar td WCB, CF8M osfrv.

>DISKUR:Efnisflokkur disks td CF8M

>STEMMA:Efnisflokkur stilkur td 17-4PH

>SÆTI:Efni í sæti td R-PTFE

>HÖNNUN:Viðmiðunarhönnunarstaðall fyrir ventil

>MYND:Loka- eða tækjamerkisnúmer gefið upp af viðskiptavinum

>Einkunn:Gildandi hitastigssvið lokans

4.0 UPPSETNING

4.1The SERIES 5000 valve is designed to be mounted between EN, DIN and JIS flanges. When the valve is open, the disc will extend into the pipe on both sides of the valve 一 further on the body side than the seat retainer side of the valve. Piping must be large enough to allow the disc to clear the pipe. Table 1 shows the minimum pipe ID allowable.

Tafla 1:LÁGMARKS INNIÞVERK PÍPUR MEÐ MÁLLEGT ÚTLEYFIS

LokiLágmarks auðkenni rörs (mm)

Stærð PN10 PN16 PN25 PN40

VARÚÐ

Ef handfangið eða stýrisbúnaðurinn hefur verið fjarlægður skaltu ekki snúa disknum út fyrir fulla opna eða lokaða stöðu -þetta gæti valdið skemmdum á þéttiflötum.

ATH:SERIES 5000 lokar eru

equipped with external travel stops to prevent disc over-travel. The valve is opened by turning counter clockwise, closed by turning clockwise. The double "D" flats or keyway at the top of the stem is parallel to the disc edge.

5.0 VIÐHALD

5.1Gera skal sanngjarnar varúðarráðstafanir áður en hafist er handa við ventilinn. Nota skal hlífðarfatnað eins og krafist er af tilteknum línuvökva.

5.2Sérvitring hönnun SERIES 5000 getur gert það að verkum að línuþrýstingur opni lokann ef handfangið/stýribúnaðurinn er ekki á sínum stað á meðan lokinn er undir þrýstingi.

VIÐVÖRUN

Ekki setja þrýsting á línuna án þess að stjórnandi sé festur á lokanum.

5.3TIPBV SERIES 5000 loki verður að vera í lokaðri stöðu til að vera fjarlægður úr línunni.

5.4Ytri ferðastopp er ekki til að staðsetja diska. Ferðastopp kemur í veg fyrir of-ferð disks við opnun og lokun. Ef hreyfing disksins er takmörkuð af ferðastoppinu hefur diskurinn farið fram úr sér.

VARÚÐ

Við meðhöndlun á lokanum skal gæta þess að rispa ekki skífukantinn eða sætið.

5.5Byrjaðu alla vinnu á loki sem hefur verið fjarlægður af línunni með því að þrífa lokann, fjarlægja grus eða kalk.

Áður en handfangið eða stýrisbúnaðurinn er fjarlægður af lokanum, eða áður en sætishaldarinn er fjarlægður af loka í blindgötu, skal loka lokanum og losa um þrýsting á línunni.

Ekki setja þrýsting á línuna án þess að stjórnandi sé festur á lokanum.

5.6Skipta sæti, innsigli og aðrir hlutar eru fáanlegir hjá viðurkenndum dreifingaraðilum. Hafðu samband við dreifingaraðila eða sölufulltrúa til að fá upplýsingar um verð og afhendingu.

5.7Þegar pípa er notuð með minni auðkenni en ráðlagður lágmarksþvermál innra pípunnar með fullnægjandi úthreinsun, ætti að vera með 45 gráðu halla á enda pípunnar þannig að það losi skífuna.

6.0 SÆTASKIPTI

6.1 Sjá mynd 1 fyrir auðkenningu á hlutum.

6.2 Með DISC (2) í lokaðri stöðu, fjarlægðu lokann úr línunni.

6.3 Leggðu lokann niður með DISC (2) í lokaðri stöðu og hlið sætisfestingarinnar snýr upp.

6.4 Fjarlægðu FRÆÐISPLÖTUSKRÚFUR (16).

6.5 Carefully clean the seat area in the BODY ⑴ and SEAT RETAINER (15).

Fjarlægðu aðskotaefni, óhreinindi o.s.frv. Athugaðu hvort sætissvæði disksins sé með rifum eða rifum.

6.6 With the DISC ⑵ is in the CLOSED position, place the new SEAT (13) on DISC (2), carefully centering it in the recess in the BODY (1).

6.7 Settu SÆTAFÖLDUNNI (16) varlega í stöðu ofan á SÆTI (13).

Smyrjið þræðina létt og setjið FRÆÐISPLÖTUSKRÚFUR (16).

7.0 LEITUNARREITUR

Stem Seal Leakage 一 Should leakage occur at the stem seals, it may be stopped by retightening the GLAND NUTS (10) to the values.

ATHUGIÐ: Ef ekki er hægt að stöðva lekann með þessari aðgerð þarf að skipta um stilkþéttingarnar.

8.0 MYNDIR

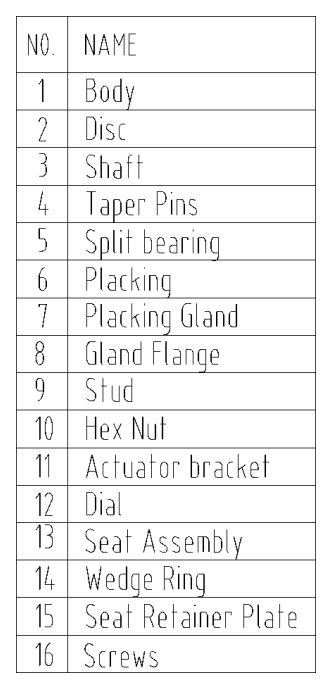

Mynd 1: DN 65-DN 300
