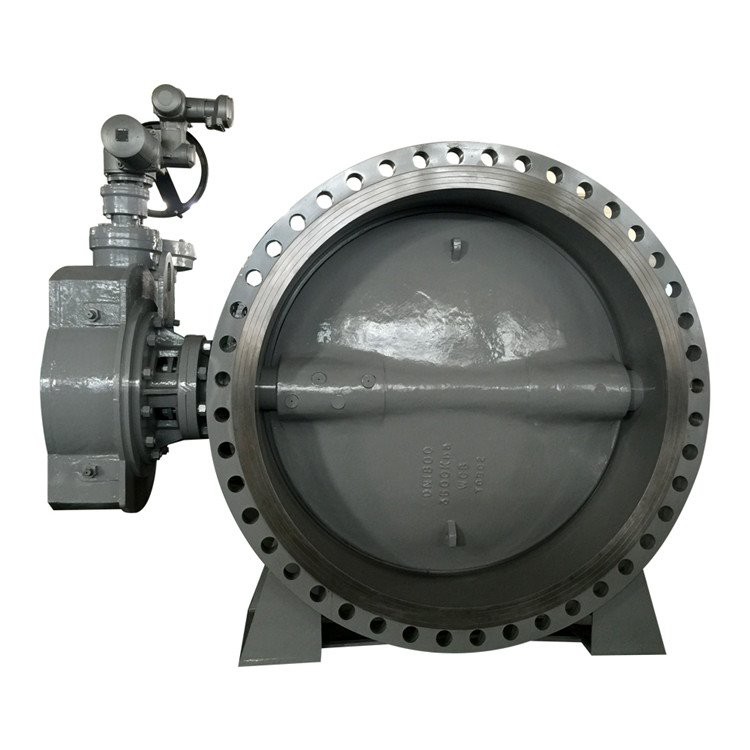

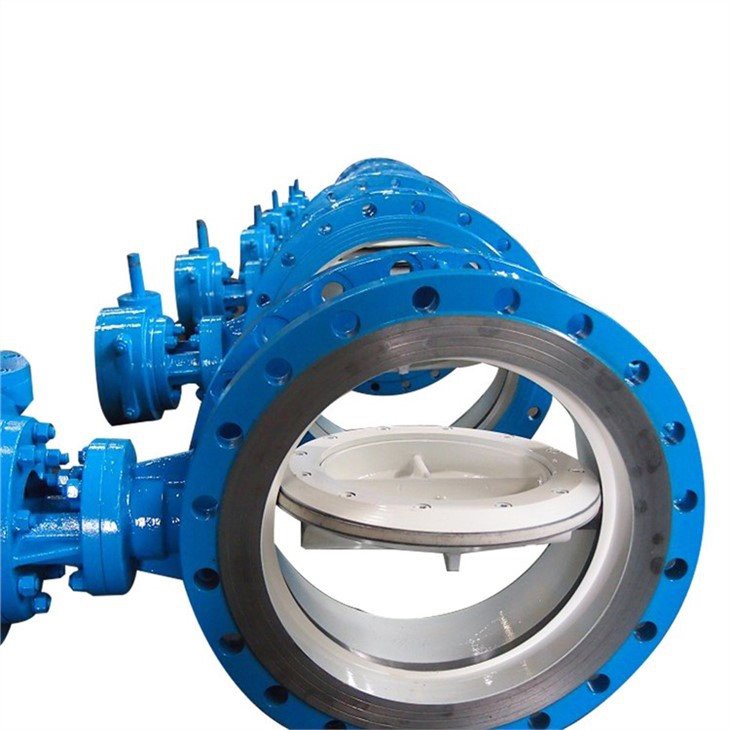

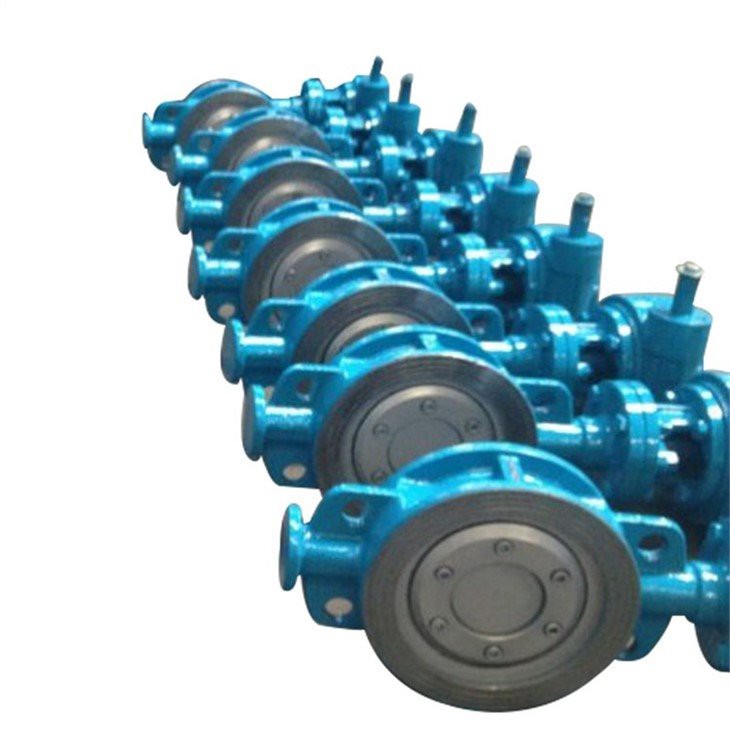

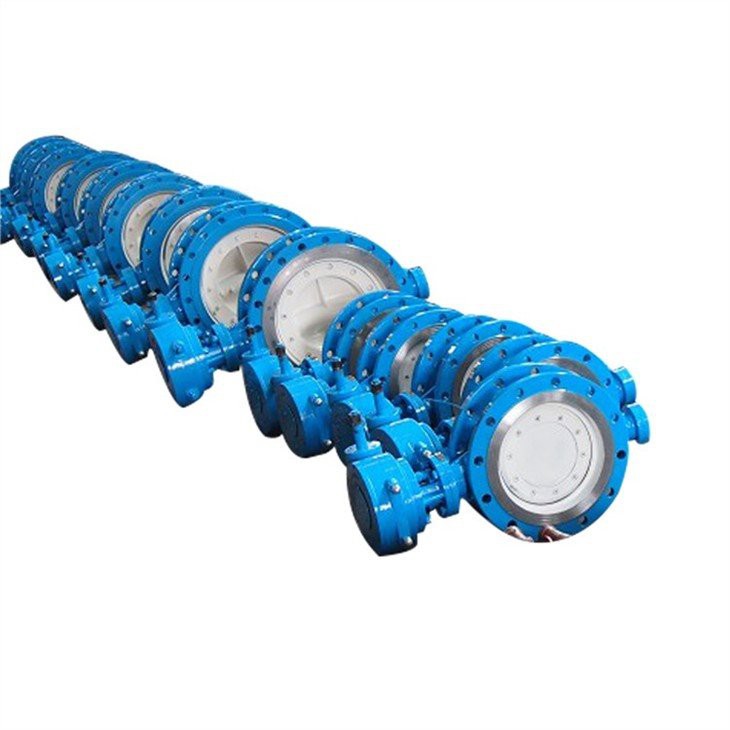

Þrefaldur offset EPDM fiðrildaloki

Uppbyggingareiginleiki þess er að á meðan tvöfaldur sérvitur lokastöng ás er sérvitur, þá er keilulaga ás fiðrildisplata þéttingarflatarins skekktur að strokkaás líkamans, það er eftir þriðja sérvitring, þéttingarhluta fiðrildisplötunnar er ekki Ennfremur er það sannur hringur heldur sporbaugur og lögun þéttingarflatarins er því ósamhverf, með annarri hliðinni hallað að miðlínu líkamans og hinni hliðinni samsíða miðlínu líkamans. Stærsti eiginleiki þreföldu sérvitruðu EPDM innsiglunarinnar er að það breytir í grundvallaratriðum þéttingu uppbyggingar, stöðuþéttingar, en einnig þéttingar torsions, með því að treysta á teygjanlega aflögun lokasætisins og snertiflötur þrýstings ventilsætisins til að ná þéttingaráhrifum. Það hefur einfalda uppbyggingu og auðvelt viðhald. Auðveld uppsetning, núll leki og aðrir eiginleikar.

Hönnunaraðgerð +

1. Fiðrildaplatan samþykkir straumlínulagaða uppbyggingu og miðlungs flæðiþolstuðullinn er lítill

2. Þéttingaryfirborð lokaplötu samþykkir EPDM efni, sem ekki er auðvelt að ryðga og hefur góða þéttingarárangur.

3. Þéttingaruppbyggingin samþykkir þriggja sérvitringa harða þéttingu uppbyggingu, þ.e. Það dregur úr núningi við opnun eða lokun lokans og tryggir að lokinn opnist og lokist sveigjanlega og því þéttari sem lokinn er lokaður, því þéttari er innsiglið. Þegar lokinn er opnaður losnar þéttiefnið fljótt og dregur úr sliti og lengir endingartíma.

4. Vegna þess að EPDM er sveigjanlegt er hægt að losa það fljótt, aðgerðartogið er lítið og það er handvirkari, sveigjanlegt, þægilegt og orkusparandi.

Hönnunarstaðall +

· Hönnun: API 609

· Augliti til auglitis: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· Flansenda: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Rassuðu enda: ASME B16.25

· Próf: API598

· Eldur öruggur: API607 / API6FA

Tækniforskrift +

· Stærð: 2 ”~ 80” (DN50 ~ DN2000)

· Flokkur: 150LB / PN6 ~ PN25

· Tenging: tvöfaldur flansi / rassuðu / lúgur / oblátur

· Aðgerð: Ormagír / Pneumatic actuator / Electric actuator

· Hitastig: -100 ~ 180 ℃

· Umsókn: Sjór / Vatnsveituþjónusta / Efnafræði / Vatn sveitarfélaga

Efnisvalkostur +

· Body&magnari; Diskur: Kolefni stál (WCB, LCB)

· Ryðfrítt stál (CF8, CF8M, CF3, CF3M) /

· Tvíhliða ryðfríu stáli (4A, 5A, 6A) /

· Hastelloy álfelgur (N-12MV, CW-12MW, CW-2M) /

· Inconel álfelgur (CY-40, CW-6MC) /

· Monel álfelgur (M35-1) /

· Ál bronsblendi (C95400, C95500, C95800, AB2C)

· Stöngull: SS420 / 17-4PH / F51 / F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Títan

· Mjúk þétting ： (PTFE, RPTFE, EPDM)

· Body Seat: 13Cr surfaing / SS304 yfirborð / SS316 yfirborð / STL yfirborð
