Uppsetningar-, notkunar- og viðhaldshandbók

MF röð

Fljótandi sæti úr málmi í málm Tvíátta-þéttingu

Þrífaldur sérvitringur fiðrildaventill

Vinsamlegast lestu handbókina vandlega fyrir uppsetningu og notkun

1.Almennar upplýsingar

1.1 umfang

Handbókin á við um MF Triple Excentric Butterfly Valve. Stýritæki og aðrir hlutar eru aðeins kynntir stuttlega í þessari handbók. Ef þörf er á ítarlegri upplýsingum er vísað til viðeigandi handbókar stýrisbúnaðar.

tilkynning:

Nauðsynlegt er að huga að smáatriðum þegar þeir velja og nota lokar við sérstakar vinnuaðstæður. Þessi handbók kynnir ekki allar mögulegar aðstæður við notkun loka vegna mismunandi vörutegunda. Ef þú ert ekki viss um hvernig á að nota lokann eða hvort þessi handbók er áhrifarík skaltu hafa samband við okkur til að fá frekari upplýsingar

1.2ventla uppbygging

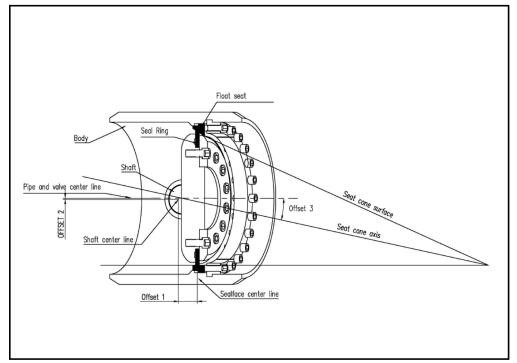

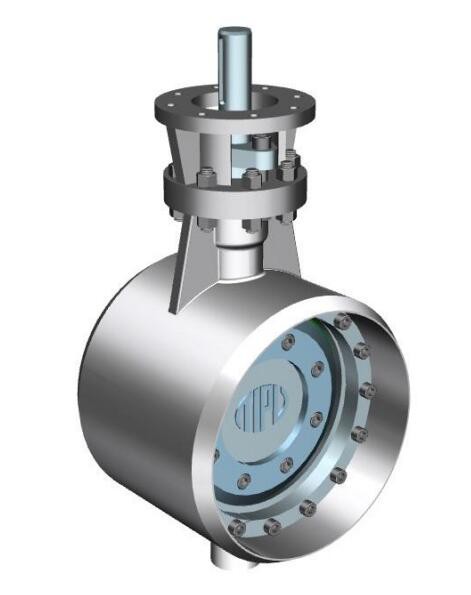

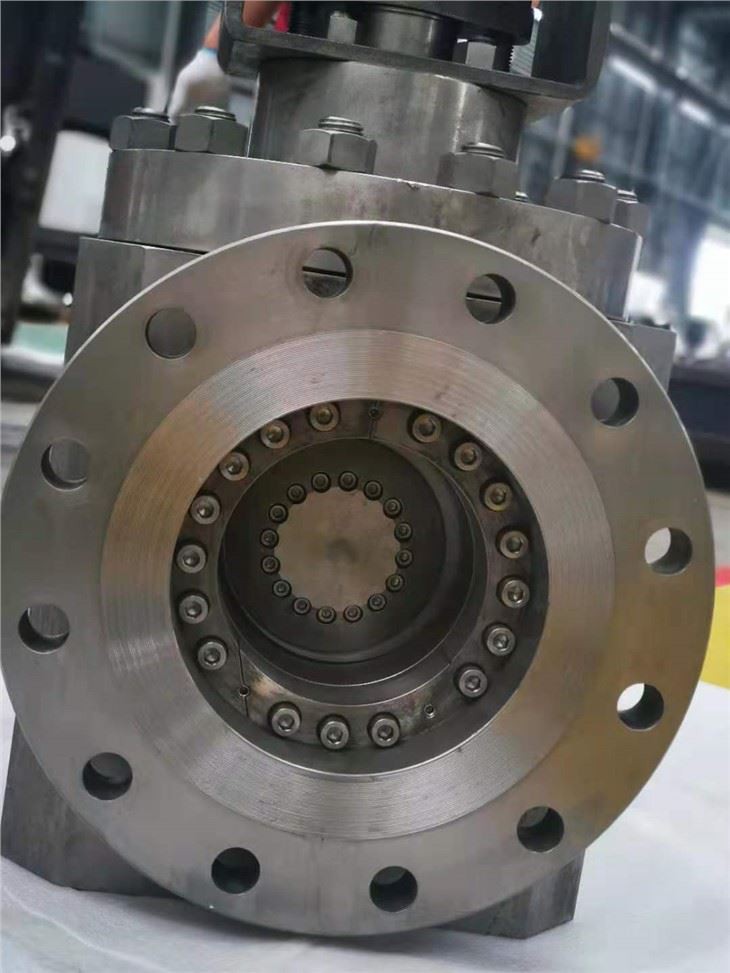

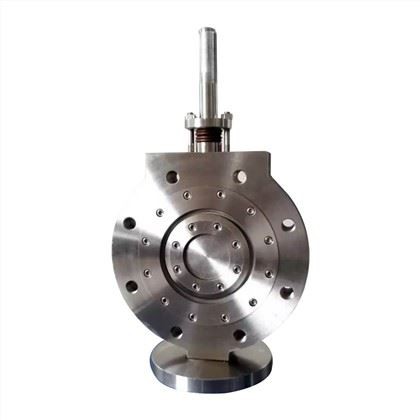

MF röð loki er málm til málm fljótandi sæti tvíhliða -þéttingarþrífaldur sérvitringur fiðrildaventill. M vísar til fiðrildaventils úr fullum málmi og F til fiðrildaventils með fljótandi sæti.

Lokann sem er úr sviksuðu stáli A105 er hægt að sjóða beint á rör án for-upphitunar.

Fljótandi sæti lokans þróaðist frá þrefaldri sérvitringur grunni. Þegar miðlungs bakþrýstingur er í lokuðum lokanum mun hreyfanlegt fljótandi sæti færast aðeins í átt að disknum til að tryggja að það passi vel á milli sætis og þéttihringsins til að ná núllleka í bakþrýstingi eins og í jákvæðu sæti.

Fiðrildaskífan og skaftið eru tengdir með pinna.

Lokinn er venjulega notaður til að hita-veitukerfi og gufuröranet, gegnir aðallega hlutverki við að opna, loka og stjórna.

1.3Ventilhússmerki

Lokastærð Lokaþrýstingur

Stefnisör fyrir ventilflæði

Stóra örin þýðir aðalþéttingaráttina.

Litla örin þýðir minni þéttingarstefnu- sem er oftar þekkt sem öfug þéttingarátt í sérvitringum fiðrildaloka.

1.4tækniforskriftir Tenging: BW þrýstieinkunn: PN25

hitastig: -29 gráður plús 425 gráður

flæðisstefna: bæði andstreymis og niðurstreymis. Fyrirhuguð uppsetningarstefna:

Stóra örin vísar aðalþéttingarstefnunni Litla örin vísar minni innsiglistefnu

1.5 öryggisráðstafanir Viðvörun:

Ekki fara yfir takmörkun á ventilbreytum í notkun!

Ef farið er yfir takmörkun á lokabreytum í notkun gæti það valdið skemmdum á lokanum og óviðráðanlegri þrýstingslosun sem getur valdið öryggisslysi.

Viðvörun:

Ekki fjarlægja eða færa lokann undir þrýstingi í leiðslunni. Að fjarlægja og færa lokann undir þrýstingi gæti valdið óviðráðanlegri þrýstingslækkun. Áður en lokinn er fjarlægður skal fjarlægja tengda íhluti í leiðslunni til að losa þrýsting og tæma miðil. Gakktu úr skugga um hvaða miðli það er í leiðslunni í fyrsta lagi til að koma í veg fyrir að fólk og umhverfi eitrun. Gakktu úr skugga um að ekkert komist inn í leiðsluna meðan á viðhaldi stendur, annars getur það valdið skemmdum á lokanum eða öryggisslysi.

Viðvörun:

Taktu eftir skurðarhreyfingu fiðrildaskífunnar!

Haltu höndum þínum, öðrum líkamshlutum, verkfærum og öðru dóti frá vökvagöngum sem opnast. Gakktu úr skugga um að ekkert aðskotaefni sé í leiðslunni. Fiðrildaskífan virkar eins og skurðarbúnaður þegar verið er að keyra ventilinn. Fiðrildaskífan getur færst til þegar verið er að færa lokann. Lokaðu eða fjarlægðu stýrisbúnaðinn í ventlaviðgerðinni, annars getur það valdið skemmdum á ventilnum eða öryggisslysi.

Viðvörun:

Taktu eftir hávaðanum!

Lokinn getur valdið hávaða í leiðslum og hávaðastigið byggist á vinnuaðstæðum.

Viðvörun:

Taktu eftir ofhitnun lokans!

Lokahlutinn mun ofhitna við notkun þegar miðillinn er háhitavatn eða háhitagufa. Gætið þess að koma í veg fyrir að fólk brenni.

Viðvörun:

Lærðu þyngd hans þegar þú lyftir eða pakkar lokanum.

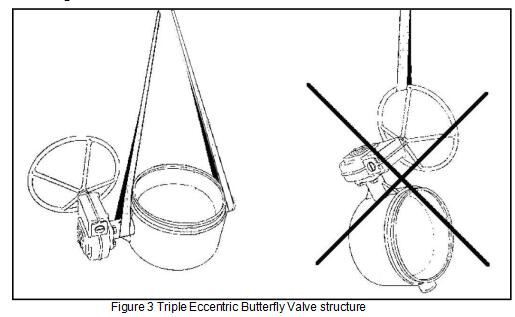

Ekki lyfta lokanum í gegnum stýrisbúnaðinn, staðsetningarbúnaðinn, takmörkarofana eða leiðsluna. Lyftu ventilnum í gegnum tunnuna (ef einhver er) eða með reipi sem eru þétt bundin við ventilhúsið (eins og sýnt er á mynd 3). Annars geta fallandi hlutar valdið skemmdum á lokanum eða öryggisslysi.

Tilkynning:

Ekki snúa fiðrildaskífunni yfir 90 gráður, annars getur það valdið skemmdum á lokanum. Snúningshorn fiðrildaskífunnar er hannað til að vera 0 gráður til 90 gráður.

Takið eftir:

Ef notendur þurfa að gera þrýstiprófun með þessari tegund af lokum, vinsamlegast gaum að þéttihlutunum (þéttihringur og sæti), allar litlar agnir í lofti eða vatni munu valda óbætanlegum skaða. Besta leiðin til að athuga litlar agnir á þéttingarhlutunum er ekki með augum heldur með því að snerta hendur.

2. Flutningur, flutningur og geymsla

Skoðaðu lokann og tengda íhluti til að finna hugsanlegar skemmdir í flutningi. Lokann skal geyma vandlega, helst í þurru herbergi fyrir uppsetningu.

Fyrir uppsetningu, ekki setja lokann í uppsetningarstöðu eða fjarlægja hlífina í portinu.

lokinn ætti að vera lokaður við afhendingu og vera lokaður aðeins í geymslu.

3. Uppsetning

3.1 almennar reglur Viðvörun:

Lærðu þyngd hans þegar þú lyftir eða pakkar lokanum. Fylgdu leiðinni eins og sýnt er á mynd 3.

Fjarlægðu hlífina í portinu og athugaðu hvort lokinn sé skemmdur og hreinn að innan.

Ekki færa stýrisbúnaðinn fyrir uppsetningu ef framleiðandi hefur sett hann upp fyrir afhendingu.

Að setja eða stilla stýrisbúnaðinn á rangan hátt eftir að hann hefur verið færður getur valdið skemmdum á lokanum eða lekanum.

Lokaðu lokanum alveg áður en hann er soðinn við leiðsluna. Lyftu lokanum upp á leiðsluna eins og sýnt er á mynd 3. Gættu þess að fylgja öryggisráðstöfunum í kafla 15.

Ef verið er að soðna lokann við lóðrétta línu, lokaðu lokanum og hyldu yfirborð hans með 50 mm vatnspúða til að koma í veg fyrir suðuspjöll og skemmdir á sætinu eða þéttiyfirborðinu sem stafar af flæði.

Hægt er að setja lokann upp með skaftið í láréttri stöðu eða lóðréttri stöðu. Mælt er með því að benda á aðalþéttingarstefnuna með stóru örinni og minni þéttingarstefnuna með litlu örinni.

Súrefnisríkt vatnið eða loftið mun flýta fyrir tæringu úttaksins þegar lokinn er settur upp í miðlægu hitakerfi. Til að koma í veg fyrir tæringu skaltu tæma svæðið fyrir aftan lokann og fylla það með súrefnis-lausu heitu vatni (eins og sýnt er á mynd 4).

vökvinn getur valdið svo-kviku togi til að koma í veg fyrir að lokinn sé lokaður. þrýstingurinn á olnboganum að utan er miklu meiri en að innan.

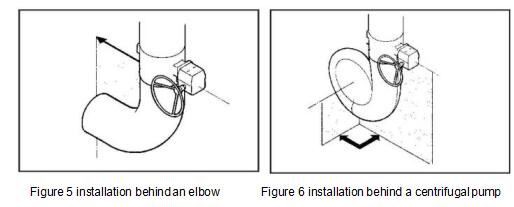

ef þrífaldur sérvitringur fiðrildaventillinn er settur upp beint fyrir aftan beyglaðan undirbúnað ætti skaft hans að vísa beint að miðju pípunnar (eins og sýnt er á mynd 5). Þetta er mjög mikilvægt sérstaklega þegar lokinn er notaður sem stjórnventill.

Ef lokinn er settur fyrir aftan miðflóttadælu ætti skaft hans að vera hornrétt á dælusnælduna (eins og sýnt er á mynd 6).

álagið og titringurinn á fiðrildaskífunni verður stöðugri ef lokinn er settur upp eftir skrefunum hér að ofan. Það mun einnig útrýma mögulegu spjalli í miðju lokans.

3.3undirbúningur fyrir prufukeyrslu

skolaðu rörið vandlega. Haltu lokanum opnum í gráðu á milli 30 og 40 á meðan á skolun stendur.

lokaðu lokanum ef fiðrildaskífan opnast í gráðu á milli 5 og 10 á meðan á skolun stendur. flýta fyrir flæði þvottavökvans til að skola út óhreinindi sem eftir eru.

jafnvel örlítið óhreinindi geta valdið óafturkræfum skemmdum á þéttingaryfirborðinu þegar lokinn er lokaður.

3.4prófunarhlaup

vertu viss um að lokinn í leiðslunni sé lokaður eða opnaður í horn sem er ekki meira en 20 gráður áður en kveikt er á dælunni.

4.Viðhald

viðvörun:

lærðu allar öryggisráðstafanir sem taldar eru upp í kafla 1.5 fyrir viðhald.

þrífaldur sérvitringur fiðrildaventillinn krefst ekki áætlaðs viðhalds heldur áætlaðrar skoðunar fyrir pökkunina til að tryggja þéttingu hennar. grunnviðgerðir duga ef laga þarf lokann af einhverjum ástæðum.

sjá íhlutina á samsetningarteikningunni í kafla 8 fyrir ventilbygginguna.

4.1 skipta um pakkninguna (grafít)

warning: do not remove the valve from the pipeline under pressure.

1.fjarlægðu stýrisbúnaðinn (eins og sýnt er í kafla 5.2) og lyklana á skaftinu.

2.fjarlægðu pakkningarkirtilinn (16).

3. Skolið skaftið, sérstaklega þann hluta sem snertir pakkningarkirtilinn.

4.settu upp nýja pökkunarhringinn. 5.settu pökkunarkirtilinn upp.

6.settu stýrisbúnaðinn aftur upp.

5.Fjarlægja og setja stýrisbúnaðinn upp

5.1 almenn viðvörun um reglur:

lærðu þyngd hennar áður en þú lyftir eða pakkar lokanum

notice: this section do not include the instruction for pneumatic or motorized actuators. refer to the instruction for installing gear. see the confirmation of order for the selection, torque and platform of pneumatic or motorized actuators.

5.2fjarlægðu stýrisbúnaðinn (gír) viðvörun:

ekki fjarlægja stýrisbúnaðinn frá lokanum undir þrýstingi vegna hugsanlegs kraftmikils togs af völdum leiðslunnar!

tilkynning:

athugið stöðu stýrisbúnaðarins áður en hann er fjarlægður til að tryggja rétta enduruppsetningu.

stýribúnaðurinn er venjulega settur upp af framleiðanda með öllum takmörkuðum hnetum forstilltum.

1.slökktu á þrýstingi miðilsins í leiðslunni til að tryggja að lokinn sé án þrýstings.

2.Fjarlægið skrúfuna á milli stýrisbúnaðarins og tengioksins.

3.notaðu rétt verkfæri og lyftu-upp tæki til að fjarlægja stýrisbúnaðinn.

4.ef einhver er, fjarlægðu okið og tengið.

5.3 setja stýribúnaðinn (túrbínu) upp á lokann. 1.settu saman okið og lokann (ef einhver er).

2. Athugaðu og vertu viss um að lokinn sé lokaður áður en stýrisbúnaðurinn er settur upp.

3. Skolið öll viðhengi sem geta haft áhrif á uppsetningu í burtu frá skaftinu og lyklunum.

4. Ef þörf er á skafthylki á milli stýrisbúnaðar og skafts, ætti hún að vera sett upp efst á inntaksskaftinu.

5. Lykilinn á skaftinu ætti að vera lóðrétt við yfirborð fiðrildaskífunnar þegar lokinn er lokaður.

6. Gakktu úr skugga um að hola á úttaksskafti stýrisbúnaðar sé í samræmi við inntaksenda ventilstilsins með því að nota hjól stýrisbúnaðarins.

7. Lyftu stýrinu jafnt og þétt og athugaðu hvort stýrisbúnaðurinn sé rétt uppsettur.

8.Stærð framlengda stilksins (ef þörf krefur) ætti að ræða við lokaframleiðandann,

6Viðhald krefst ekki sérstakra verkfæra.

7Pöntun varahluta

eftirfarandi upplýsingar eru nauðsynlegar þegar varahlutir eru pantaðir:

ventlagerð, pöntunarnúmer og raðnúmer (stimpillinn á ventilhúsinu)

númer og nafn hlutar á teikningu og áskilið magn hans.

þessar upplýsingar er hægt að nálgast í tengdum pöntunarskjölum fyrir loku.

(Hluti efnisins er háður raunverulegri staðfestingarteikningu á pöntun á meðan aðeins er mælt með efnisvali fyrir íhluti í þessari handbók)
