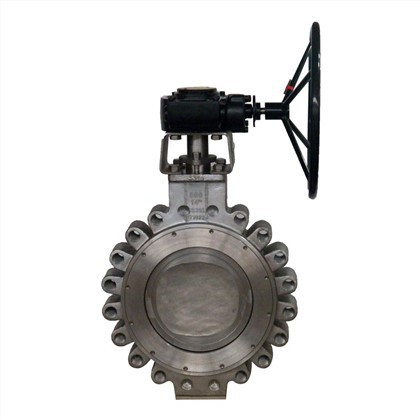

Lotoke Titaniuml Alloy Butterfly Valve Tæknihandbók

Titanium equipment is often used in severe corrosive environments encountered in the chemical processing industries.Titanium has been considered an exotic "wonder metal" by many. This was particularly true in reference to castings.However, increasing demands and rapidly advancing technology have permitted titanium castings to be commercially available at an economical cost. The combination of its cost, strength, corrosion resistance, and service life in very demanding corrosive environments suggest its selection in applications where titanium castings have never been considered in the past.

Títan steypu má vinna eins auðveldlega og ryðfríu stáli með því að fylgja vel þekktum starfsháttum og verklagsreglum. Títan er minna tilhneigingu til að herða en austenítískt ryðfrítt stál en hefur litla hitaleiðni, sem leiðir til hærra hitastigs á fremstu brún tólsins. Þar af leiðandi er líftími verkfæra tiltölulega stuttur. Grunnþekking og skilningur á vinnsluaðferðum ásamt smá æfingu mun veita viðunandi árangur. Gæta þarf þess að lágmarka mjög fínar flísar þar sem þær eru pyrophoric (þ.e. geta kviknað af sjálfu sér í nærveru lofts).

Anyone capable of welding stainless steels can weld titanium as long as certain precautions are observed. These include: an inert gas welding process; protection from the atmosphere; and non-coated electrodes. Titanium, being a reactive metal, has an extremely high affinity for oxygen and nitrogen (it acts as a blotter for these elements) and absorption of even small quantities of these elements will embrittle a weld severely. Though titanium is easily welded, the "secret" of welding is cleanliness and ingenuity exercised in protecting the weldment from the atmosphere. A guide to indicate the acceptability of a titanium weldment is its color. A silvery appearance is indicative of a well protected, ductile weldment; a straw or light yellow through light blue color signals a slight amount of contamination, but normally an insufficient quantity to be damaging; and a dark blue through purple or the formation of a white powdery substance indicates contamination to the extent of serious embrittlement.

CP títan er auðvelt að sjóða með því að nota GTAW (gas wolfram bogasuðu) eða TIG (wolfram óvirkt gas) ferli ef fullnægjandi vörn er veitt með því að nota hreint óvirkt gas (argon eða helíum). Mælt er með notkun á aftari skjöld. Títan verður að vera laust við olíu, fitu eða aðra mengun fyrir suðu. Forhitun eða eftirhitun-er ekki nauðsynleg. Einnig er hægt að nota núningssuðu, leysisuðu, viðnámssuðu, plasmabogasuðu, rafeindageislasuðu og dreifingartengingu.

Hreint títan í viðskiptum hefur togstyrk á bilinu 275 til 590 MPa, og þessum styrk er stjórnað fyrst og fremst með súrefnisinnihaldi og járninnihaldi. Því hærra sem súrefnis- og járninnihald er, því meiri styrkur. Við erum núna að framleiða ýmsar títan málmblöndur frá Ti-3A1-2.5V með togstyrk upp á 620 MPa, til Ti-15Mo-5Zr-3AI ​​með togstyrk upp á 1250 MPa.

(Tensile strengths listed above are TIPBV's specified minimum values.)Fig.1 shows the tensile strength and yield strength of commercially pure titanium and various titanium alloys and Table 1 shows the tensile characteristics of commercially pure titanium and representative titanium alloys. The specific strength of titanium alloy is superior to other metallic materials in the temperature range up to 600ûC. (Fig. 2)

Commercially pure titanium is stable for use in the temperature range up to approximately 300ûC due to its specific strength, creep resistance, and other properties. On the other hand, titanium alloys exhibit high strength in the temperature range up to approximately 500ûC. (Fig. 3)

Hvorki hreint títan í atvinnuskyni né títan málmblöndur verða brothætt jafnvel við mjög lágt hitastig. Sérstaklega er hægt að nota hreint títan og Ti-5A1-2.5Sn EL1 jafnvel við 4,2 K (-269 gráður). (Mynd 4)

Þreytustyrkurinn (107 lotur) jafngildir nokkurn veginn 50 prósent af togstyrknum og suðu veldur ekki verulegri lækkun á þreytustyrk. (Mynd. 5 og 6) Að auki, jafnvel í sjó, sýna bæði verslunarhreint títan og títan málmblöndur nánast enga lækkun á þreytustyrk.

Brotseigja títan málmblöndur er á bilinu 28 til 108MPa.m1/2 og er í neikvæðri fylgni við togþol. Brotseigja er háð örbyggingu og því er brotseigja meiri í efnum með nálaga uppbyggingu.

Títan myndast auðveldlega við stofuhita með því að nota tækni og búnað sem hentar fyrir stál. Þegar réttar breytur hafa verið ákvarðaðar eru svipuð vikmörk og þau sem hægt er að ná með ryðfríu stáli möguleg með títan og málmblöndur þess. Þrír þættir gera myndun títans nokkuð frábrugðin myndun annarra málma.

1. Sveigjanleiki títans við stofuhita, mældur með samræmdri lengingu, getur verið minni en annarra algengra byggingarmálma. Þetta þýðir að títan gæti þurft rýmri beygjuradíus og hefur minni teygjanleika.

2. Mýktarstuðull títan er um það bil helmingur á við stál. Þetta veldur umtalsverðu springi aftur eftir myndun títan sem þarf að bæta fyrir.

3. Tilhneigingin til að títan rís er meiri en ryðfríu stáli. Þetta krefst þess að fylgjast vel með smurningu í hvers kyns mótunaraðgerðum þar sem títan er í snertingu (sérstaklega hreyfanleg snerting) við málmmót eða annan mótunarbúnað.

Hinar ýmsu einkunnir ATI óblandaðs títan sýna mismunandi mótunarhæfni. Stig 1, 11 og 17 títan, sem eru mjúkustu og sveigjanlegustu flokkarnir, sýna mesta mótunarhæfni. Örlítið meiri styrkleiki 2., 7. og 16. stigs títan er enn frekar mótanleg, en minni en 1., 11. eða 17. stig. Hærri styrkur títan úr 4. flokki gerir það að minnsta kosti mótanlegt af CP títan málmblöndunum.

Venjulega eru títaníumfletir ásættanlegir fyrir mótunaraðgerðir eins og þær hafa borist frá myllunni. Fjarlægja skal gusur og önnur yfirborðsmerki sem myndast við meðhöndlun með því að pússa. Til að koma í veg fyrir sprungur á brúnum ætti að þjala burtar og skarpar brúnir sléttar áður en þær eru mótaðar.

Almenn tæring

Títan hefur framúrskarandi tæringarþol í margs konar umhverfi, þar á meðal sjó, saltpækli, ólífræn sölt, bleikjurtir, blautur klór, basískar lausnir, oxandi sýrur og lífrænar sýrur. Títan er ósamrýmanlegt flúoríðum, sterkum afoxandi sýrum, mjög sterkum ætandi lausnum og vatnsfríum klór. Vegna eldfimleika þess er títan tæringarþolið-títan sem hentar ekki fyrir hreina súrefnisþjónustu. Títan losar engar eitraðar jónir í vatnslausnir og hjálpar þannig til við að koma í veg fyrir mengun.

Sprungu tæringu

Títan hefur framúrskarandi viðnám gegn tæringu sprungna í saltlausnum og gengur almennt betur út úr ryðfríu stáli. Óblandað CP títan (gráður 1, 2, 3 og 4) þjást venjulega ekki af tæringu á sprungum við hitastig undir 80 gráður (175 gráður F) við hvaða pH sem er. Palladiumblandað CP títan (gráður 7, 11, 16 og 17) eru ónæmari og þjást venjulega ekki við tæringu á sprungum við hitastig undir 250 gráður (480 gráður F) við pH hærra en 1.

Örverufræðileg áhrifa tæring (MIC)

Títan virðist vera ónæmur fyrir MIC. Þeir þjást af lífrænu fóstureyðingu, en þessu er hægt að stjórna með klórun (sem hefur ekki áhrif á títan).

Galvanísk tæring

Þrátt fyrir að það sé hvarfgjarn málmur, vegna mikillar stöðugleika óvirku filmunnar sem myndast á yfirborði þess, sýnir títan venjulega göfuga hegðun. Þannig virkar það sem bakskaut þegar það er tengt öðrum málmum. Títan verður ekki fyrir áhrifum af galvanískri tæringu, en getur flýtt fyrir tæringu annarra málma.

Spennutæringarsprungur

Títan hefur framúrskarandi mótstöðu gegn tæringarsprungum í heitum klóríðsaltlausnum.

Veðrun Tæring

Títan sýnir frábæra mótstöðu gegn flæði-framkallaðri og veðrunartæringu við hraða sem er yfir 40 m/sek.

Vetnisbrot

Títan er næmt fyrir vetnisbrot undir sumum kringumstæðum. Þetta er almennt minna vandamál fyrir lágstyrkleika 1 og 2 títan málmblöndur með lágan- styrkleika en fyrir títan málmblöndur með hærri styrkleika. Frásog vetnis með títan á sér venjulega stað þegar hitastigið er yfir 80 gráður (175 gráður F), og títanið er galvanískt tengt við virkan málm eða áhrifinn straum eða pH er minna en 3 eða hærra en 12.

Umsóknir um tæringarþol nota venjulega CP-Ti (ASTMGgrad 1, 2, 3, 4), sem eru góð tæringarþolin en lítil styrk efni. Þau eru notuð í tönkum, varmaskiptum, reactorílátum osfrv. efna-vinnslu-, afsöltunar- og raforkuver. Fyrir suma tæringarnotkun eru ASTM einkunnir 7, 8 og 11 notaðar. Á sviði læknisfræði er 2. flokkur venjulega notaður í notkun með litlum-styrk, en 5. flokkur (Ti-6Al-4V) er venjulega notaður í forritum sem krefjast meiri styrkleika.

Forrit fyrir há-styrkleika nota há-títan málmblöndur eins og Ti-6Al-4V, Ti-8Al-1Mo-1V, Ti-6Al-2Sn-4Zr-2Mo, Ti-6Al- 6V-2Sn, Ti-10V-2Fe-3Al, meðal annarra, en Ti-6Al-4V álfelgur er einstakt vegna þess að það sameinar safn áhugaverðra eiginleika, góða vinnsluhæfni og framleiðslureynslu og mikið aðgengi í atvinnuskyni. Þess vegna var þessu álfelgur breytt. inn í staðalinn sem önnur málmblöndur verða að bera saman við þegar valið er títan málmblöndur fyrir tiltekna notkun.

Varmaflutningur

Stórt iðnaðarforrit fyrir títan er í hitaflutningsumsóknum þar sem kælimiðillinn er sjór, brak eða mengað vatn. Títanþéttar, skel- og rörvarmaskiptar, og plötu- og rammavarmaskiptir eru mikið notaðir í orkuverum, hreinsunarstöðvum, loftræstikerfum, efnaverksmiðjum, úthafspöllum, yfirborðsskipum og kafbátum.

Milljónir feta af soðnum títanrörum eru í notkun á eimsvala raforkuvera og ekki hefur verið tilkynnt um bilanir vegna tæringar á kælivatnshliðinni.

DSA-Stöðug rafskaut

Einstakir rafefnafræðilegir eiginleikar títan DSA gera það að orkunýtnustu einingunni til að framleiða klór, klórat og hýpóklórít.

Afsöltun

Frábært viðnám gegn tæringu, veðrun og mikilli þéttingu skilvirkni gera títan að -kostnaðarvænu og áreiðanlegu efninu fyrir mikilvæga hluta afsöltunarstöðva. Aukin notkun á mjög þunnvegguðum soðnum slöngum gerir títan samkeppnishæft við kopar-nikkel.

Útdráttur og raf-vinnsla málma

Vatnsmálmvinnsla málma úr málmgrýti í títankljúfum er umhverfisvænn valkostur við bræðsluferli. Lengdur líftími, aukin orkunýting og meiri hreinleiki vöru eru þættir sem stuðla að notkun títan rafskauta við raf-vinnsla og raf-hreinsun málma eins og kopar, gull, mangan og mangandíoxíð.

Læknisfræðilegt

Títan er mikið notað fyrir ígræðslur, skurðaðgerðir, gangráðahylki og skilvindur. Títan er lífsamrýmanlegastur allra málma vegna mótstöðu þess gegn árás líkamsvökva, mikils styrks og lágs stuðuls.

Kolvetnisvinnsla

Þörfin fyrir lengri líftíma búnaðar, ásamt kröfum um minni niður í miðbæ og viðhald, stuðlar að notkun títaníums í varmaskiptum, skipum, súlum og lagnakerfum í hreinsunarstöðvum, LNG verksmiðjum og úthafspöllum. Títan er ónæmur fyrir almennri árás og tæringarsprungu frá kolvetni, brennisteinsvetni, saltvatni og koltvísýringi.

Sjávarútgáfur

Vegna mikillar seiglu, mikils styrkleika og einstakrar veðrunar/tæringarþols er títan nú notað í kúluventla neðansjávar, slökkviliðsdælur, varmaskipti, steypuefni, skrokkefni fyrir djúpsjávar kafbáta, vatnsþota knúningskerfi, kælikerfi skipa og lagnakerfi.

Efnavinnsla

Títanílát, varmaskiptar, tankar, hrærarar, kælarar og lagnakerfi eru notuð við vinnslu árásargjarnra efnasambanda, eins og saltpéturssýru, lífrænna sýra, klórtvíoxíðs, hindrað afoxandi sýrur og brennisteinsvetni.

Byggingar-/byggingafræðileg forrit

Titanium's use as an architectural material is rapidly gaining worldwide acceptance. Its corrosion resistance, light weight, strength, durability, soft metallic appearance, and almost unlimited life span give titanium a cost-effective edge over other materials. Typical areas include roofs, ceilings, exterior wall panels, sculptures and monuments.

Butterfly Valve Standard framleiðslusvið
	ANSI flokkur 150	ANSI flokkur 300	ANSI flokkur 600
Einkunn-Psi	285	740	1440
Einkunn-Stika	20	50	100
Stærð-tommu	2-60	2-48	2-24
Stærð-mm	DN50-DN1500	DN50-DN1200	DN50-DN600
PRÓF Próf	API 598
Augliti til auglitis forskrift	ANSI B16.10 / API 609 / MSS-SP-68 / ISO 5752
End flans upplýsingar	ASME B16.5: Flokkur 150, 300, 600 DIN ISO PN10, PN16, PN25, PN40
Tenging	Wafer, draged, Double flansed
Actuaror-Handbók	Handfang, ormgírsstjóri
Stýribúnaður-Sjálfvirkur	Rafmótor, Pneumatic Tvívirkur, Pneumatic Spring Return
