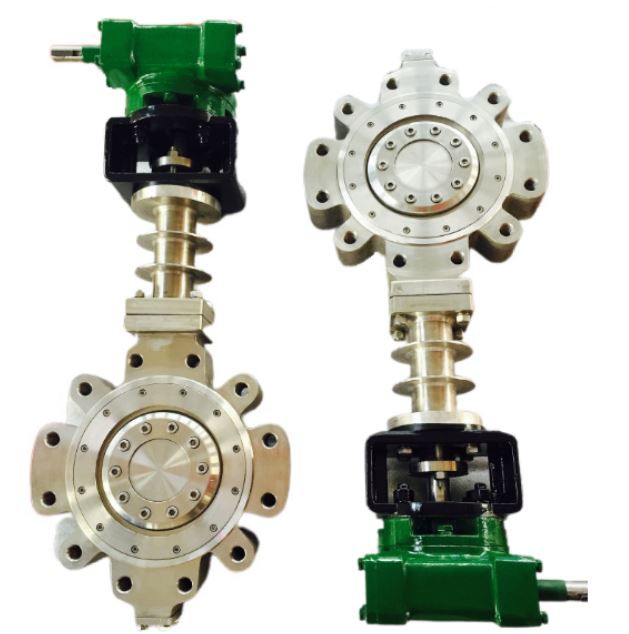

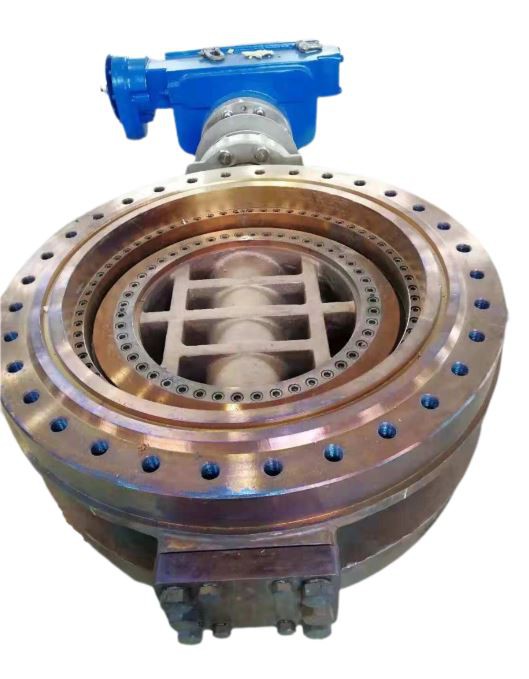

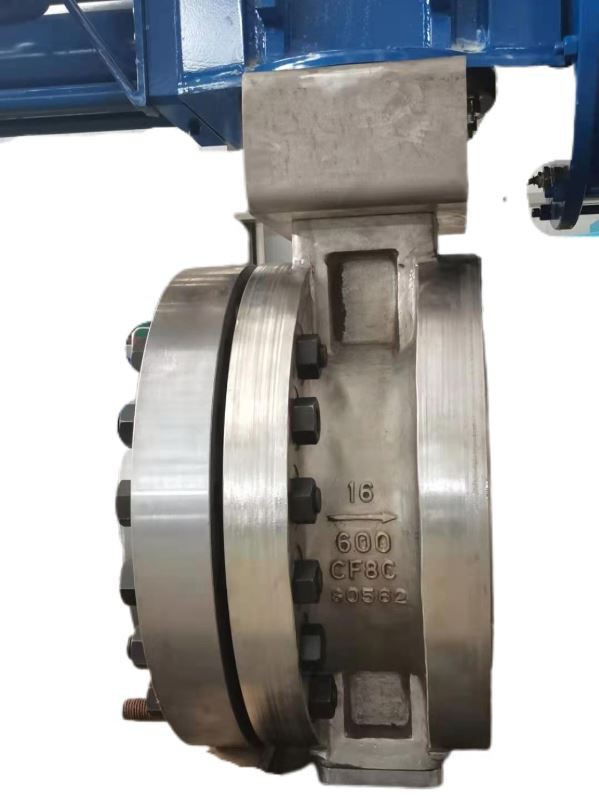

Háhita fiðrildaloki

Taitubv samþykkir margmiðlaða hönnun og lokunarkælingu hönnun, sem getur betur stjórnað stækkun og samdrætti aflögunar hátt og lágt hitastig. Það hefur kostina við háan hitaþol, léttan rekstur, engin núning við opnun og lokun, bæta þéttingarárangur fiðrildalokans og lengja líftíma. Kostirnir eins og

1: jákvæð hringlaga þéttihringur með kúlulaga yfirborði, arriants frá háum og lágum hita. Í þessu tilfelli er fimmfaldur móti besta lausnin við uppbyggingu hönnunar fiðrildaloka fyrir þjónustu við háan og lágan hita.

2: Auktu axial sérvisku hennar (stærra þvermál stilkur) og til að draga úr geislamyndun sinni. Yfirburðagagnagildi þess er nauðsynlegt fyrir háþrýstingsfiðrildalokahönnun.

3: Lækkun geislamyndaðrar sérvitringar færir lægra opnunartog, dregur úr núningi við opnun og lokun fyrir háþrýstifiðrildi. Gakktu úr skugga um að þjónustulyftutími sé lengri en þrefaldur móti fiðrildaloki.

4: Þrýstingur á þéttihringnum er jafnari, líftími þéttihringsins er lengri, sem hentar betur fyrir lokahönnun háþrýstings og breytilegs hitastigs þjónustuskilyrða.

Vöruúrval þriggja móti: Fullur þrýstingsmunur undir 300LB. Hámark temp. 425 ℃, mín. temp. -96 ℃. Hentar ekki fyrir stóran kúluloka.

Vöruúrval af fimmfaldum móti: Fullur þrýstingsmunur allt að 2500LB. Hámark temp. 850 ℃, mín. temp. -196 ℃.

Hönnunaraðgerð +

Til að uppfylla kröfur um háan hita þurfa fiðrildalokar við háan hita að uppfylla eftirfarandi kröfur:

1. Í hönnunarferlinu er lokahúsefnið einnig valið úr því efni sem tilgreint er í ASME B16134 staðlinum og viðeigandi hitastig efnisins er hærra en hámarkshiti lokavinnuástandsins.

2. Stofn efni: Loki efni er valið sem lnconel X-750. Stöngullinn er framlengdur með krappahönnun og hitaklefa er bætt við til að draga úr áhrifum hitaflutnings á hreyfilinn.

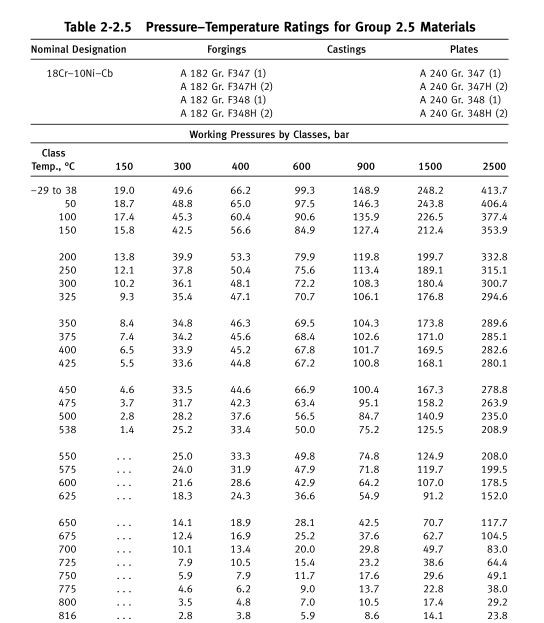

3. Hittu þrýstihitastig

4. Háhitapakkning samþykkir styrktan pökkun + málmhlífapúðahönnun til að mæta pökkunarleka við háan hita og háan þrýsting.

5. Ef hitastigið er hærra en 900 ℃, ætti að huga að líkamlegri kælingu.

Hönnunarstaðall +

· Hönnun: API 609

· Augliti til auglitis: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· Flansenda: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Rassuðu enda: ASME B16.25

· Próf: API598

· Eldur öruggur: API607 / API6FA

Tækniforskrift +

· Stærð: 2 ”~ 104” (DN50 ~ DN2600)

· Flokkur: 150LB ~ 2500LB / PN6 ~ PN420

· Tenging: tvöfaldur flansi / rassuðu / lúgur / oblátur

· Aðgerð: Ormagír / Pneumatic actuator / Electric actuator

· Hitastig: -120 ~ 1200 ℃

· Umsókn: Bein upphitun / Járn- og stálbræðsla / Kælivatn í hringrás / Virkjanir

Efnisvalkostur +

· Body&magnari; Diskur: CF8C, F304H, Inconel álfelgur, Hastelloy álfelgur

· Stöngull: XM-19, Inconel álfelgur, Hastelloy álfelgur

· Diskþétting: CF8C, F304H, Inconel álfelgur, Hastelloy álfelgur

· Líkamsæti: F304H + STL
