Eiginleikar og kostir

TIPBV Double Offset Butterfly Valve er harðgerður og áreiðanlegur fjaðrandi sitjandi, tvöfaldur offset loki hannaður fyrir afkastamikil afköst í vatnsmeðferðaraðstöðu, leiðslum, dælustöðvum og iðnaðaraðstöðu. Þessi hágæða loki er smíðaður til að endast með suðuhúðuðu líkamssæti, nýstárlegu þurru skafti og samrunabundinni epoxýhúð.

Fullkomlega í samræmi við AWWA Standard C504:

Allir TIPBV tvöfaldir sérvitringar fiðrildalokar eru í samræmi við AWWA C504 og eru hannaðir fyrir langan endingartíma með lítilli athygli eða þörf fyrir viðhald. Skaft úr ryðfríu stáli eru tæringarþolin. Chevro n V-Pökkun af gerðinni er notuð til að endast endingartíma lokans án aðlögunar.

Lágt tog:

The thrust bearing assembly and leveler screw (pro vided on valves of 24" and larger) assures balance and centers the disc for minimum disc seat wear wit hout galling, providing constant low torque requirem ents.

Gúmmísæti sem hægt er að skipta um á vettvangi:

Sérstaklega samsett Buna N sæti innsiglar 360 gráður gegn kúlulaga diskbrún úr ryðfríu stáli. Einstök rjúpuð-sætishönnun, ásamt breiðri, kúlulaga setubrún disksins, leyfir meiri lokunarþol diska (allt að 1 gráðu frá miðju í lokaðri stöðu án leka). Sæti er vélrænt haldið í líkamanum án málmbúnaðar með steyptu epox y efnasambandi sem tryggir að sætið samræmist nákvæmum radíus disksins með jöfnum snertiþrýstingi. Það er fullkomlega stillanlegt og hægt að skipta um það.

Auðvelt viðhald:

Double Offset hönnunin krefst núlls til lágmarks viðhalds. Leguhlífin gerir notandanum kleift að fjarlægja ormabúnaðinn án þess að afvötna leiðsluna t.d. Ef skipt er um innsigli eða viðgerð er hægt að gera það á vettvangi, með algengum verkfærum, án þess að þörf sé á epoxýsprautum eða sérhæfðum tæknimanni.

Uppbygging og ávinningur

Hönnunarstaðall

Lokahönnun:

EN593/AWWA C504

Augliti til auglitis:

EN558-1 / ANSI B16.10

Endaflanstenging:

EN1092/ANSI B16.47/ANSI B16.5

Efri flanstenging:

ISO 5211

Tegund		Mjúk innsigli sérvitringur fiðrildaventill			AWWAC504 fiðrildaventill
Nafnþvermál (DN/tommu)		600-3000	100-2600	100-1200	3"-72"
Nafnþrýstingur (PN/PSI)		0.6	1 0	1.6	150PSI
Prófþrýstingur	Innsiglun	0.66	11	1.76	165PSI
	Skel	0.9	1 5	2.4	225PSI
Vinnuhitastig (gráða)		-10-80			-10-80
Viðeigandi miðill		Ferskvatn, skólp, sjór osfrv.

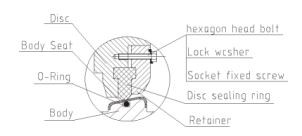

Þéttingarbygging og eiginleikar

Tæknilegar upplýsingar

•"n" type stainless steel ring inlaid in valve body, can rust proof permanently, and also prevent the vibration caused by unstable water flow speed and the valve failure caused by fastener loosen and fallen down, improve adaptability of bad condition

•"n" type stainless steel ring underside adopt ring belt, O type sealing saved material and simple process, greatly reduce product cost

•"T" type disc rubber as main seal ring ,reaches bi-direction seal, prevent from force falling in on-off operation

•Available with lock washer and set screw, ensure disc pressure ring in right position

Aðalhlutir Efni

Nei,	Nafn	Efni
	Bushing	ZCuZn38Mn2Pb2, F4 bakhlið úr stáli
2	Neðst sha	304 416 420 431
3	Diskur	QT450-10 A536 65-45-12
4	Taper pinna	304 416 420 431
5	Top sha代	304 416 420 431
6	Líkami	HT200 A126ClassB QT450-10 A536 65-45-12
7	Pökkun	NBR EPDM
8	Haldinn	QT450-10 A536 65-45-12 Q235-A Gr33
9	Diskþéttihringur	NBR EPDM
10	Stálhringur yfirbyggingar	316
11	Þéttihringur	NBR EPDM

A: Líkami

Gert úr sterkum efnum, lítil aflögun, aðlagast slæmum vinnuskilyrðum.

B: Líkamsþéttihringur

Ryðfrítt stál þéttihringur, samþætt veltingur á yfirbyggingu, mikil nákvæmni, slitþolinn-, langur endingartími.

C: Diskþéttihringur:

T-gerð þéttingargúmmíhringur, samþætt mótað form, mikil nákvæmni, ná tvíhliða -þétting.

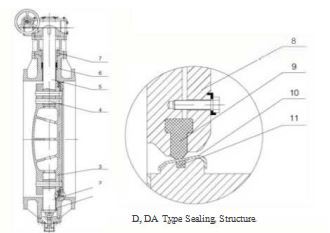

D, DA gerð þéttingarbyggingar

E: Taper pin

Mikil nákvæmni, tengdu skaftið við diskinn á skilvirkan hátt

F: Pinna-þéttihringur

Festa tapapinnann á áreiðanlegan hátt, koma í veg fyrir að falli,

G: Pökkunarkirtill

Náðu í fasta stöðu fyrir efri skaftið og festu þéttihringinn.

H: O-Hringur

Margfeldi.-Hringir geta komið í veg fyrir leka á stofnenda.

Ég: Bushing

Gerð úr smurefni og efni með litlum núningsstuðli, styður skaft og dregur úr snúningstogi.

J: Skaft

Hástyrkur ryðfríu stáli skaft getur skilað tog á áhrifaríkan hátt.

K: Með þvottavél

Komið í veg fyrir að spelkuhringurinn og öxlin slitni, minnkið snúningstogið og tryggið að skaftið sé í réttri stöðu.

L: O-Hringur

Komið í veg fyrir að endir leki á skilvirkan hátt.

M: Neðri hlíf

Komdu í veg fyrir að diskurinn detti í gegnum stuðningsspelkuhringinn og tryggðu þéttingu.

N: Spelkuhringur

Tryggðu að skaftið sé í réttri stöðu.

Heildarmál og þyngd

PN10(Eining:mm,Kg)

DN	Gírastjóri	L	D	D1	d	n	d0	b	f	H1	H2	L1	L2	L3	L4	0	Þyngd
100	XJ24	127	220	180	156	8	19	19	3	310	109	52	45	158	210	150	19
150	XJ24	140	285	240	211	8	23	19	3	440	143	52	45	158	210	150	37
200	XJ30	152	340	295	266	8	23	20	3	510	182	77	63	238	315	300	51
250	XJ30	165	395	350	319	12	23	22	3	565	219	77	63	238	315	300	68
300	4022	178	445	400	370	12	23	24.5	4	630	244	95	72	167	242	300	93
350	4023	190	505	460	429	16	23	24.5	4	715	283	110	91	188	275	400	122
400	4023	216	565	515	480	16	28	24.5	4	750	312	110	91	188	275	400	152

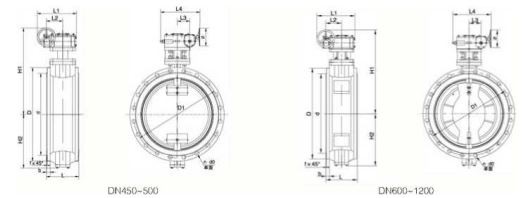

PN10(Eining:mm,Kg)

DN	Gírastjóri	L	D	D1	d	n	d0	b	f	H1	H2	L1	L2	L3	L4	0	Þyngd
450	4024	222	615	565	530	20	28	25.5	4	820	344	473	147	109	420	400	182
500	4024	229	670	620	582	20	28	26.5	4	845	381	473	147	109	420	400	230
600	4025	267	780	725	682	20	31	30	5	950	451	533	179	138	476	400	388
700	4025	292	895	840	794	24	31	32.5	5	1010	526	533	179	138	476	400	480
800	4026	318	1015	950	901	24	34	35	5	1140	581	655	217	170	577	500	661
900	4026	330	1115	1050	1001	28	34	37.5	5	1197	643	655	217	170	577	500	813
1000	4026	410	1230	1160	1112	28	37	40	5	1277	722	655	217	170	577	500	1018
1200	4027	470	1455	1380	1328	32	40	45	5	1511	840	748	262	202	664	500	1501

Heildarmál og þyngd

PN6/PN10(Eining: mm, kg)

Þrýstingur	DN	Gírastjóri	D	D1	d	b	f	n-d0	L	H1	H2	L1	L2	L3	L4	L5	0	A	4-S	B	E	F	h	Þyngd
PN10	1400	4028	1675	1590	1530	46	5	36-43	530	1750	1150	884	334	305	238	790	500	310	33	1500	1360	1590	960	2895
	1600	4028	1915	1820	1750	49	5	40-49	600	1870	1305	884	334	305	238	790	500	340	33	1600	1460	1700	1050	3655
	1800	4028.5	2115	2020	1950	52	5	44-49	670	2125	1425	977	357.5	323	281	855	600	450	36	1900	1740	1990	1200	5210
	2000	4029	2325	2230	2150	55	5	48-49	760	2280	1580	1059	397.5	345	307.5	903	600	480	36	2000	1850	2100	1323	6721
	2200	4029.5	2550	2440	2370	58	6	52- 56	580	2520	1710	1222	436	437.5	365.5	1075	800	400	36	2030	1830	2150	1410	7658
	2400	40210	2760	2650	2570	62	6	56-56	750	2760	1880	1303	476	480	410.5	1191	800	490	45	2310	2120	2460	1470	10350
	2600	40211	2960	2850	2780	66	6	60-56	900	3120	2010	1744	605	612	521	2024	1000	650	45	2400	2210	2540	1650	13708
PN6	1400	4027	1630	1560	1510	38	5	36-37	530	1695	1150	748	262	259	202	664	500	310	33	1500	1360	1590	960	2623
	1600	4028	1830	1760	1710	40	5	40-37	600	1870	1305	884	334	305	238	790	500	340	33	1600	1460	1700	1050	3559
	1800	4028	2045	1970	1918	42	5	44-40	670	2015	1425	884	334	305	238	790	500	450	36	I860	1700	I960	1180	4615
	2000	4028.5	2265	2180	2125	45	5	48-43	760	2235	1580	977	357.5	323	281	855	600	480	36	I960	1810	2060	1303	6162
	2200	4029	2475	2390	2335	48	6	52-43	580	2380	1710	1059	397.5	345	307.5	903	600	400	36	1970	1770	2090	1380	6735
	2400	4029.5	2685	2600	2545	52	6	56-43	750	2720	1880	1222	436	437.5	365.5	1075	800	490	45	2310	2120	2460	1470	9586
	2600	4029.5	2905	2810	2750	54	6	60-49	900	2870	2010	1222	436	437.5	365.5	1075	800	650	45	2400	2210	2540	1650	12387
	2800	40210	3115	3020	2960	56	6	64-49	1000	3035	2050	1303	476	480	4105	1191	800	860	45	2540	2300	2700	1760	14238
	3000	40211	3315	3220	3160	60	6	68-49	1000	-	2300	1744	605	612	521	2024	1000	860	45	2650	2520	2920	1840	-

Aðalhlutar Efni fyrir AWWA C504 fiðrildaventil

NEI.	NAFN	Magn	EFNI	ATH
1	Fjöðurþétting	8	304
2	Sexhyrningsbolti	8	304
3	Neðri hlíf	1	ASTMA536
4	Innsigli á botnhlíf	1	EPDM	NBR
5	Hringur í sundur	1	304
6	LowerBushing	1	316 plús TEFLON
7	Líkami	1	ASTMA536
8	Líkamssel	1	EPDM	NBR
9	Líkamsþétti stálhringur	1	316L
10	Diskur innsigli	1	EPDM	NBR
11	Sexhyrningsbolti	40	304
12	Ytri flipaþétting	1	304
13	Innri sexhyrningur, herðaskrúfa fyrir flata enda	20	304
14	Diskur	1	ASTMA536
15	Neðri skaft	1	SS304
16	Efri skaft	1	SS304
17	Rper End Skrúfa	3	SS304
18	TaperPin	3	304

2.	NAFN	Magn	EFNI
19	Þrýstihringur	1	304
20	Efri Bushing	1	316 plús TEFLON
21	Pökkunarhringur	1	304
22	O-hringur	4	EPDM(NBR)
23	Pökkunarkirtill	1	ASTMA536
24	Sexhyrnd hneta	2	304
25	Tvöfaldur enda pinnar	2	304
26	Stuðningur við tengingar	1	ASTMA536
27	General Flat Key	2	45
28	Merki	1	H62
29	Merkið Rivet	4	304
30	Sexhyrningsbolti	8	304
31	Sexhyrnd hneta	8	304
32	Fjöðurþétting	8	304
33	Taper Pin Gasket	3	304
34	Sexhyrnd hneta	3	304
35	Fjöðurþétting	3	304
